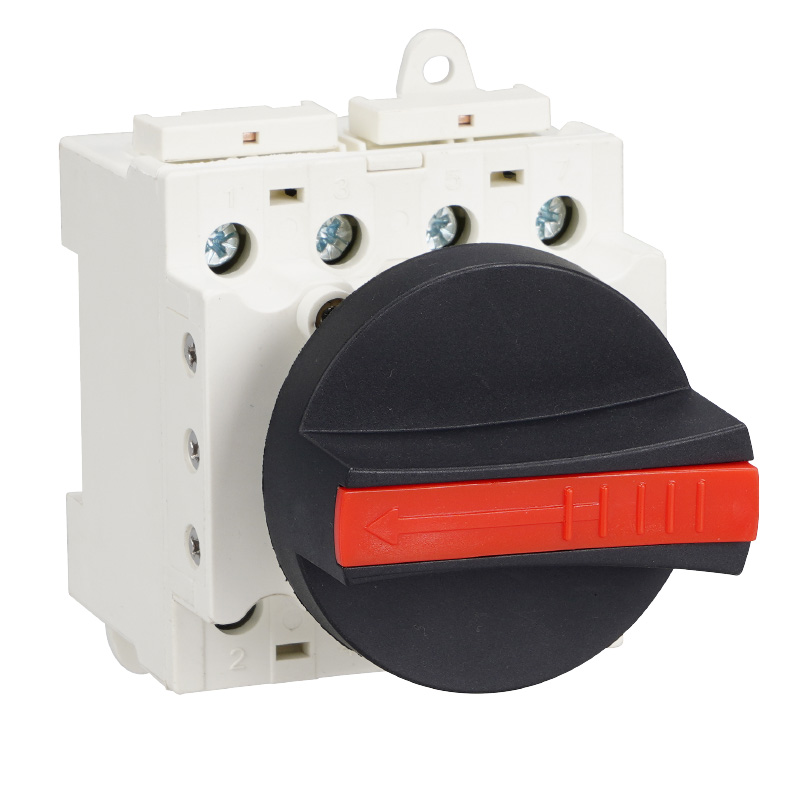

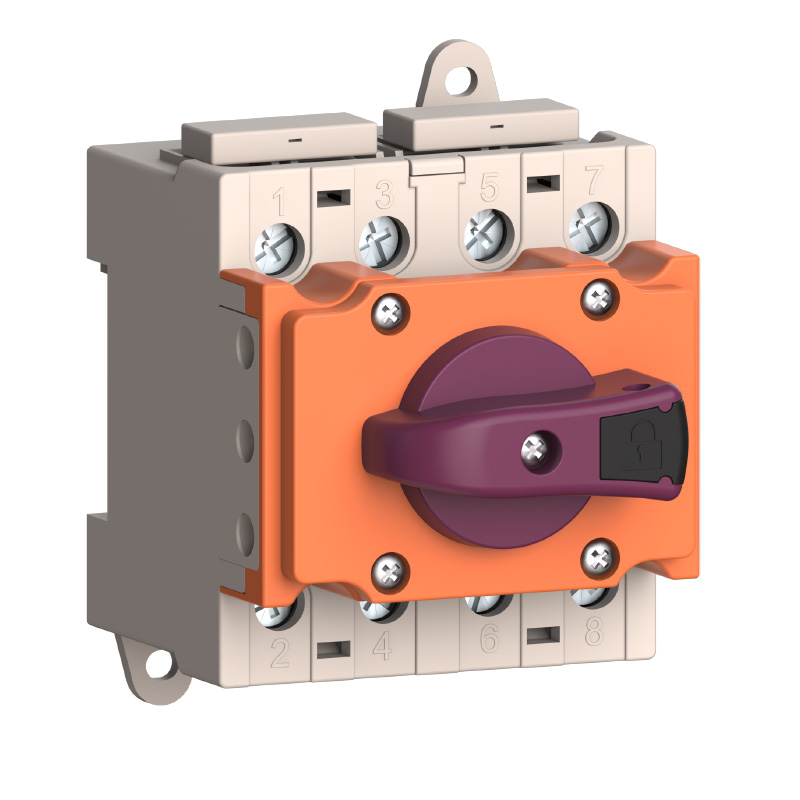

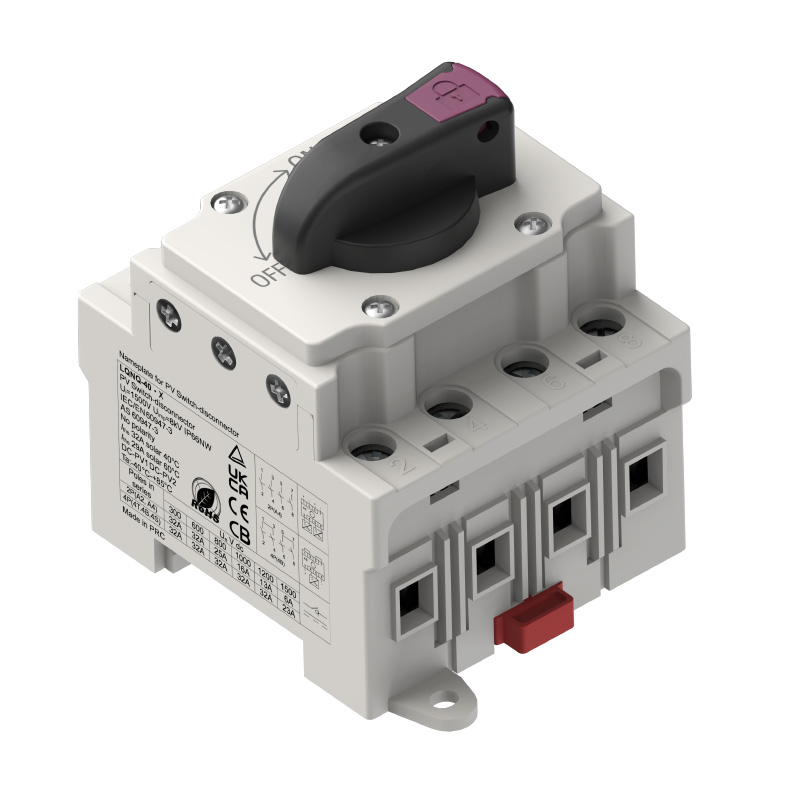

Odklopite modul za distribucijo napajanja stikala 2p/4p

Tehnični podatki
Model	LONQ-40.X LONQ-40.I LONQ-40.F
Tip	PV DC Odklop izolatorskega stikala
Niz	2 v 2 out ali 2 v 1 ali 1 v 1 ali 1 v 2
Nazivni tok v (a)	32	32	32	32	32	23
Nazivna delovna napetost UE (V)	300	600	800	1000	1200	1500
Nazivna izolacijska napetostna uporabniški vmesnik (V)	1500V
Polj	4p
Nazivni impulz vzdrži napetost UIMP (KV)	8
Kratek čas zdrži trenutni ICW (KA)	1
Metoda ožičenja	Nepolariziran
Standardno	IEC/EN60947-3 GB/T 14048.3
Funkcija insolacije	DA
Ocena zaviralca plamena	UL94V-0
Stanovanjski material	Pa
Vodilni material	Srebrni obloženi baker
Potrdilo o kakovosti	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Mehansko življenje (časi)	20000
Električno življenje (časi)	6000

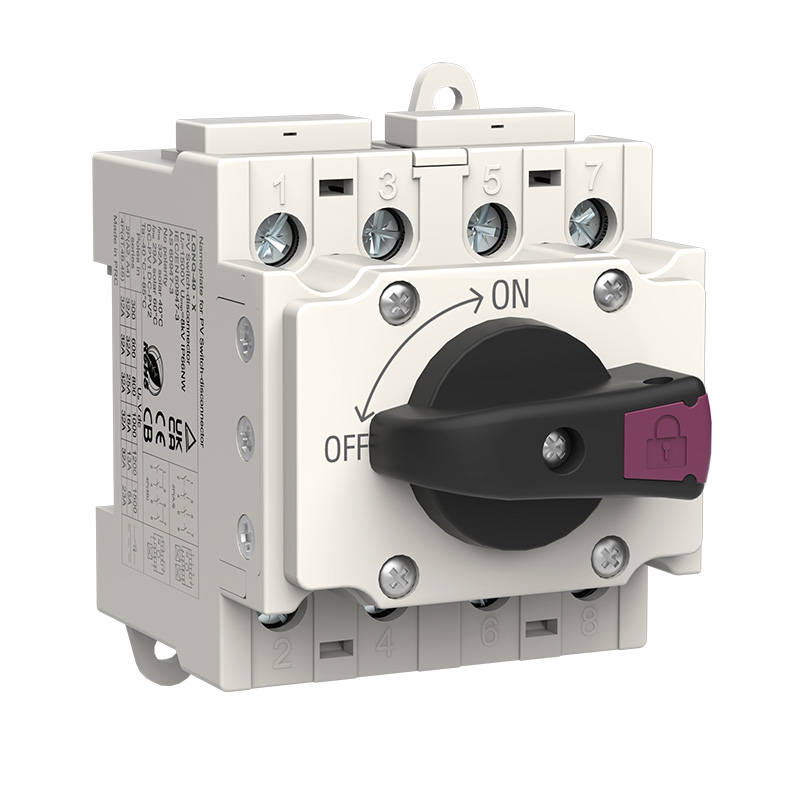

Položaj gumbov	OFF pri 9 uri ， na 12 ur
Delovna temperatura	-40 ℃ do +85 ℃
Vlaga	≤95%
Višina	2000m
Namestitev	35 mm Din Rail
Podrobnosti o embalaži	1pcs na notranjo polje, 50 kosov na škatlo
Kontaktni shema ožičenja
Povežite kodo metode	Vrsta vezja		Diagram vina		Nalaganje diagarma
2P (A2)	2 polja v seriji za en niz, 1 obremenitev
2P (A4)	2 pola v seriji za en niz, skupaj 2 obremenitve
4p (4t)	4 polov v seriji, za en niz
4p (4b)	4 polov v seriji, za en niz
4p (4s)	4 polov v seriji, za en niz

PV odklop
Vgrajeno stikalo

DC1200V 32A 2in 2out

LSOLATIONSKI TERCUIT

Prekomerna zaščita

Zaščita kratkega stika

Material: PA

IP66Trpežna

UV odpornost

Zaostanek plamena

Nepolariziran

-40 ℃ ~ +85 ℃

Velikost

L*W*H: 71,5*65,7*105 (mm)

Lonq-40.x

Lonq-40.I

Lonq-40.F

Trdna embalaža

jamstvo za zamenjavo poškodovanega blaga

1Izdelek v notranji škatli

3 plasti odebeljenega kraft papirja

2Odhodna škatla

5-slojno valovito dodatno trdo

3Dostava

Hitra pošiljka

Model	Polov	Notranja škatla (PCS/cm)	Odhodna škatla (cm)	QTY (PC)	G.W. (kg)
Lonq-40.2-2-	4p	1/26*10.8*12	57,5*27,5*49,5	20	21

V celoti certificirano

Proizvajalci virov z blagovno znamko z visoko kakovostno in nizko ceno

Opomba: Pišite nam za več potrdil

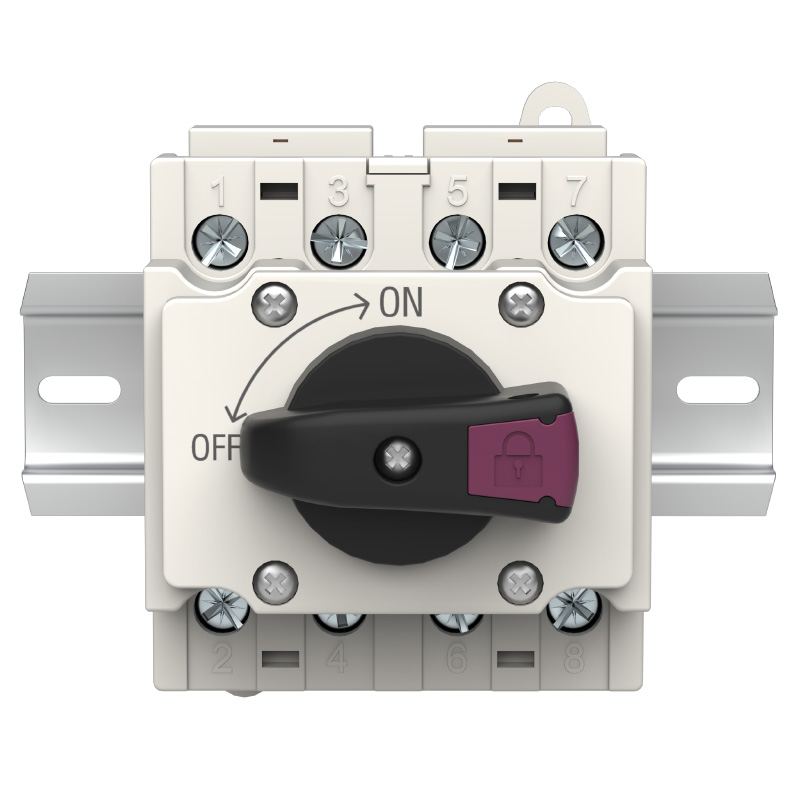

Namestitev in ožičenje

Namestitev in demontaža

Od železnice

35 -milimetrsko železniško železnico namestite vodoravno v stabilno okolje.

Namestitev

①.Hang reža za odklopno stikalo na železnici DIN
②. Spodnji konec stikala za odklop v tirnico DIN.

Demontaža

①.Piskajte stikalo navzgor
.

Povežite žico

1 v 1 ven

1 v 1 ven

1 v 1 ven

2 v 2 ven

Nasvet:
Nelalizirano oblikovanje ožičenja, različne metode ožičenja, Več metod povezave nas lahko kontaktira!

Podrobnosti o izdelku

Zaostanek plamena

Zelo prilagodljivo

Udarna odpornost

Hitro gašenje lokov,
izolacijska napetost do 1500V

Korozija-
odporni vijaki

Prenaša razpršilo soli
test 48 ur
brez korozije

Debel baker z
Srebrni obloženi stiki

Boljša prevodnost
in stabilnost

Magneti

Hiter lok
gašenje

PA ohišje

Trpežno,
UL 94V-0
Zaostanek plamena

Scenarij prijave

Družina izdelkov

(Opomba: potrebna luknja)

Modelirano:

LQNQ-40

Niz:

1 niz

Pogled več

Modelirano:

LQNQ-40.1pv

Niz:

1 niz

Pogled več

Modelirano:

LQNQ-40.2pv

Niz:

2 niz

Pogled več

(Opomba: potrebno ožičenje)

Modelirano:

LQNQ-40.M12

Niz:

1 niz

Pogled več

(Opomba: potrebno ožičenje)

Modelirano:

LQNQ-40.M20

Niz:

1 ali 2 niz

Pogled več

(Opomba: vgrajen- v stikalu)

Modelirano:

LQNQ-40.2-2-2

Niz:

2 niz

Pogled več

(Opomba: vgrajen- v stikalu)

Modelirano:

LQNQ-40.x

Niz:

1 ali 2 niz

Pogled več

Modelirano:

LQNQ-40.I

Niz:

1 ali 2 niz

Pogled več

(Opomba: PV dodatki)

Modelirano:

PV konektorji

Nazivni tok:

6A ~ 60A

Pogled več

Globalna postavitev Cnlonqcom

Dobrodošli, da postanete naš agent

Našim agentom bomo zagotovili:

1. ugodnejša cena
2. razstavni/prodajni kanali
3. Zaščita cen površin
4. OEM/ODM podpora
5. Tehnična in dodatna podpora
6. letni popust na prodajni cilj

● Cnlonqcom je proizvajalec, specializiran za proizvodnjo modula distribucije moči disconnect stikala 2p/4p, zasnovan za stanovanjske ali komercialne fotonapetostne sisteme, ki segajo od 1kW do 20kW. Ta stikala so namenjena namestitvi med sončnimi paneli in krmilniki naboja, sončnimi paneli in pretvorniki ali med samimi sončnimi paneli.

● Naši izdelki omogočajo hitrejše in varnejše instalacije z vnaprej ožičenimi PV-stikalnimi povezavami s sončnimi konektorji. Ker lahko prekinete obremenitve do 8 -krat večje od nazivnega toka, so idealna izbira za vsako priložnost, ki zahteva električno izolacijo, kot so popravilo, vzdrževanje, pregled in namestitev.

● Poleg tega je naš modul za distribucijo stikala 2P/4P izdelan iz ohišja PA z ul94V-0 za zaviranje plamena, odpornost na UV, prevodnik pa je izdelan iz debelega bakra s srebrnim oblogom za nastajanje nizke toplote.

● Združljivost naših PV stikal-diskonktorjev s sončnimi konektorji omogoča primerno za sončne energijske sisteme v RVS, ladjah in sončnih sistemih zunaj omrežja/omrežja, posebej zasnovane za domače sončne sisteme in komercialne sončne sisteme. Ponuja celovito zaščito z neodvisnim in zaprtim izolatorskim stikalom in ključavnico, ki zagotavlja REM
