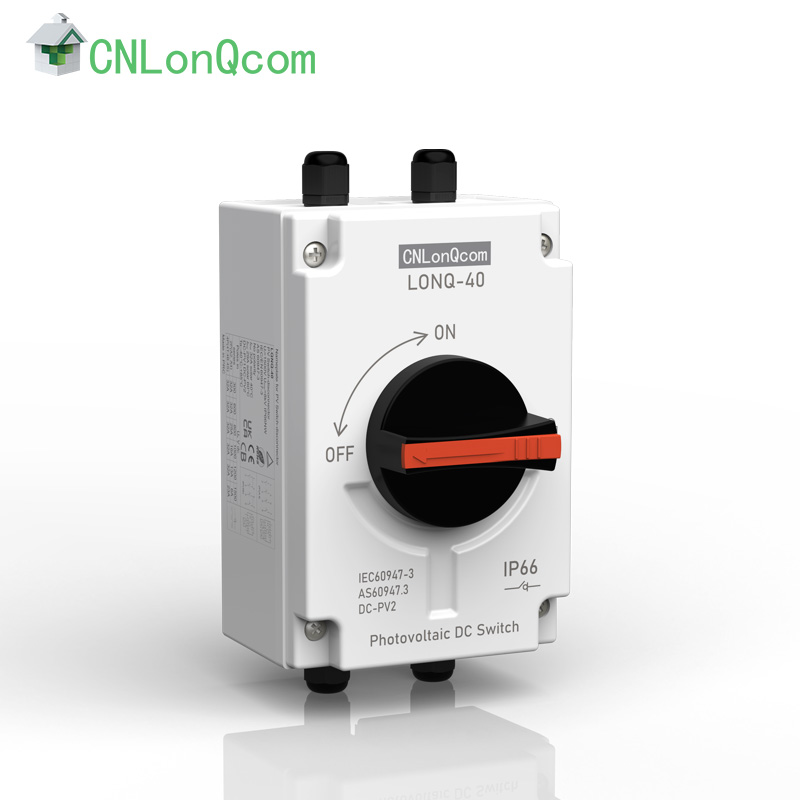

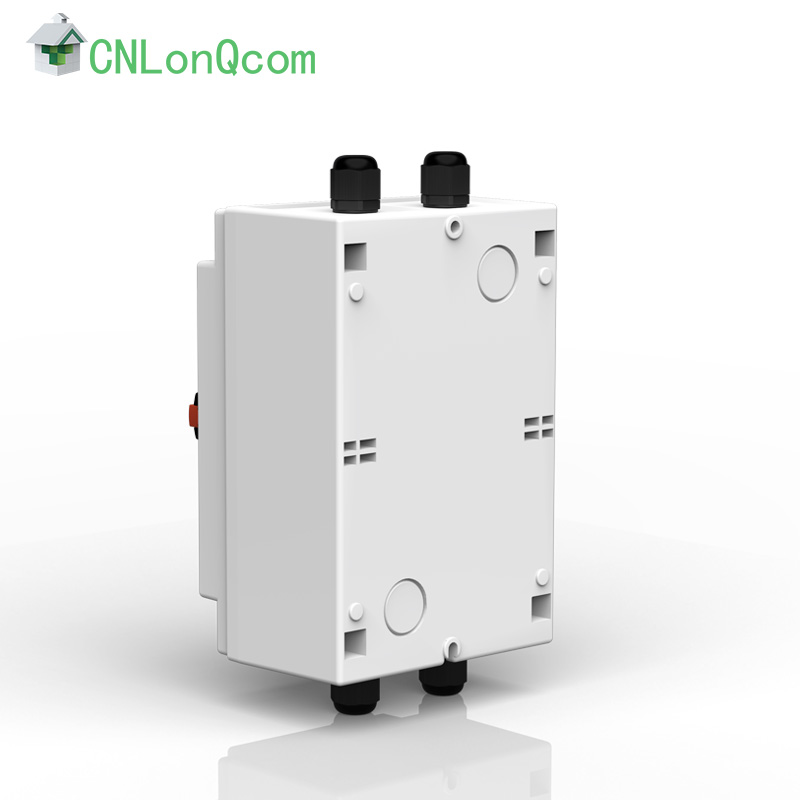

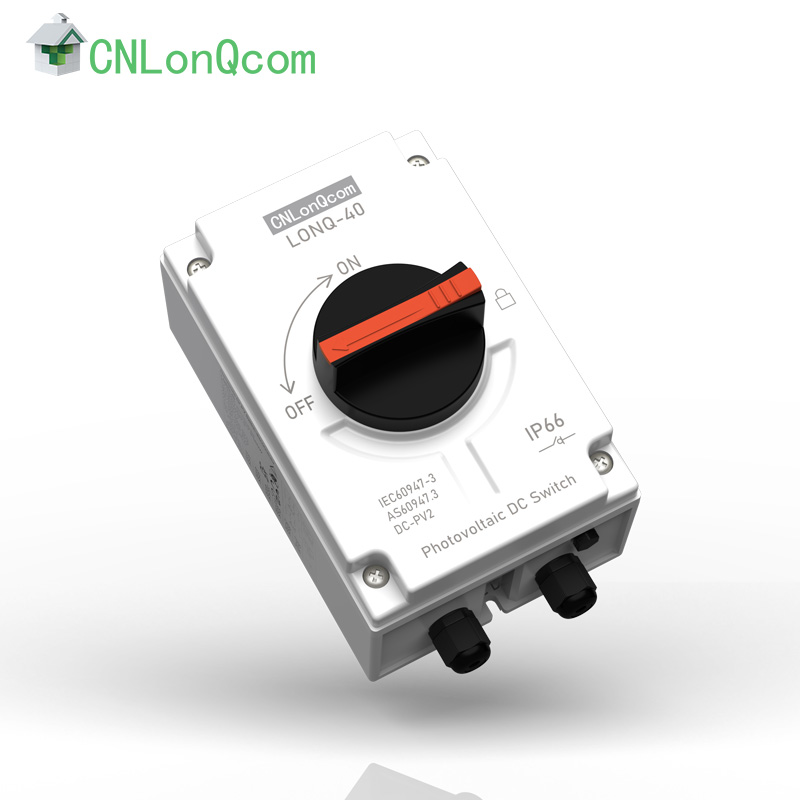

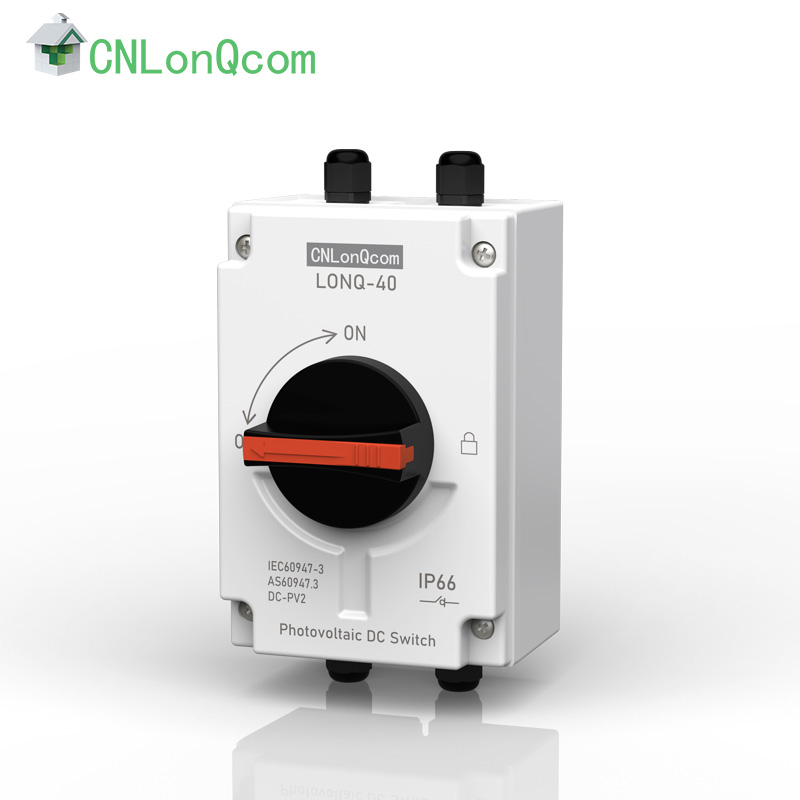

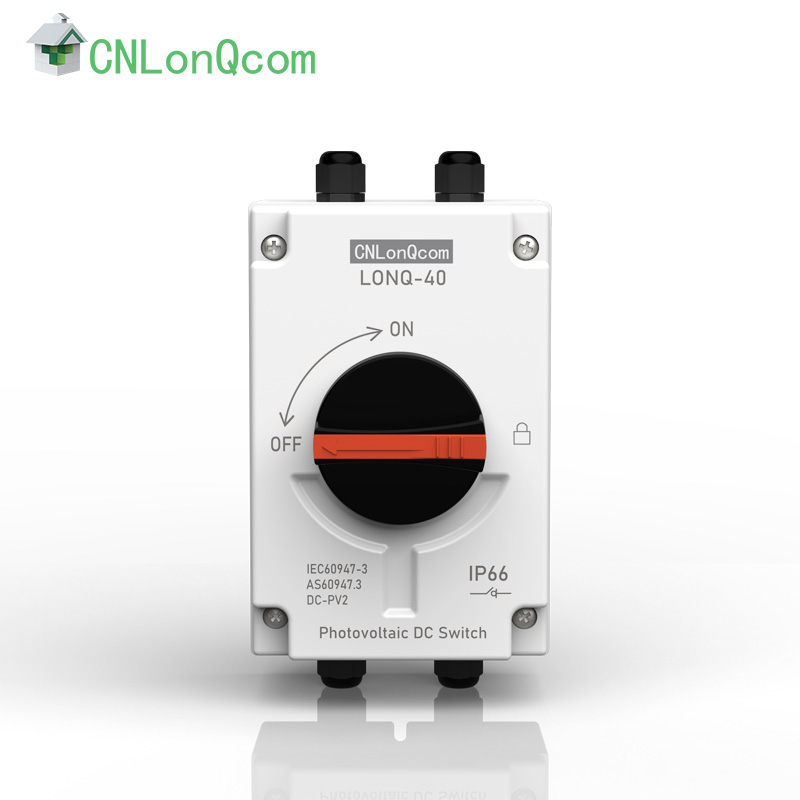

CNLonQcom je profesionalni proizvajalec in dobavitelj PV ločilnega stikala 1500 V 32 A z M12, ki se uporablja v fotovoltaičnih sistemih za distribucijo električne energije.
Glavni parametri | enota | LONQ-40 | |
Nazivna izolacijska napetost | uporabniški vmesnik | V | 1500 |
Nazivni toplotni tok | Ith | A | 32 |
Nazivna impulzna vzdržljivost napetosti | Ump | V | 8000 |
Nazivna zmogljivost kratkega stika | lcw | A | 1000 |
Največji presek kabla (vključno z mostičkom) |
|
|
|
Polno ali standardno | mm2 | 2,5-6 | |
Prilagodljiv | mm2 | 2,5-6 | |
Prilagodljiv (+ konec večjedrnega kabla) | mm2 | 2,5-6 | |
Navor |
|
|
|
Pritegnite vijake sponk M4. | Nm | 1,2-1,8 | |
Moment privijanja pritrdilnih vijakov lupine | Nm | 1,5-2,0 | |
Privijanje vijakov gumba za navor | Nm | 0,5-0,7 | |
Vklop ali izklop Torque | Nm | 0,9-1,3 | |
Navor ožičenja na podstavku | Nm | 1,1-1,4 | |
Splošni parametri |
|
|
|
Položaji gumbov |
|
IZKLOP ob 9 urah, VKLOP ob 12 urah | |
Mehansko življenje |
|
10000 | |
Število DC polov |
|
2 ali 4 | |
Temperatura delovanja |
|
-40 do +85 | |
Temperatura skladiščenja |
|
-40 do +85 | |
Stopnja onesnaženosti | ℃ | 2 | |
Kategorija prenapetosti | ℃ | III | |
IP ocena gredi in montaže nul |
|
IP66 |
ŽIČNI DIAGRAM
Majhen obseg
Material, ki zavira gorenje
lp66
Flying Fox Short
Popolna Dodatki
-40℃~+85℃ Razpon temperature okolja
Nepolarna zasnova
Testiranje v skladu z AS 60947.3:2018, EN IEC 60947-3:2021,Uporabna kategorija: DC-PV2 | Palica | št. strun | Številka dela | ||||
600V | 800V | 1000 V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Vrsta |
PEDSC100R/120R | Kontakti Graf ožičenja | Primer preklopa |
2-polni | 2 |
|
|
4-polni | 4 |
|
|
4-polni z vhodom in izhodom na vrhu | 4T |
|
|
4-polni z vhodom in izhodom na dnu | 4B |
|
|
4-polni z vhodom na vrhu, izhodom spodaj | 4S |
|
|
