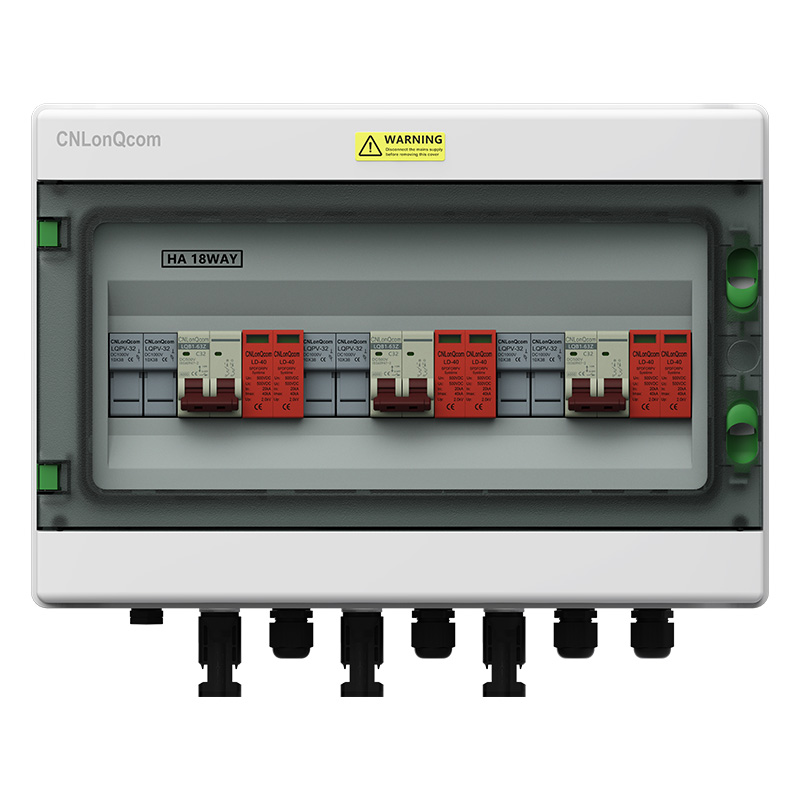

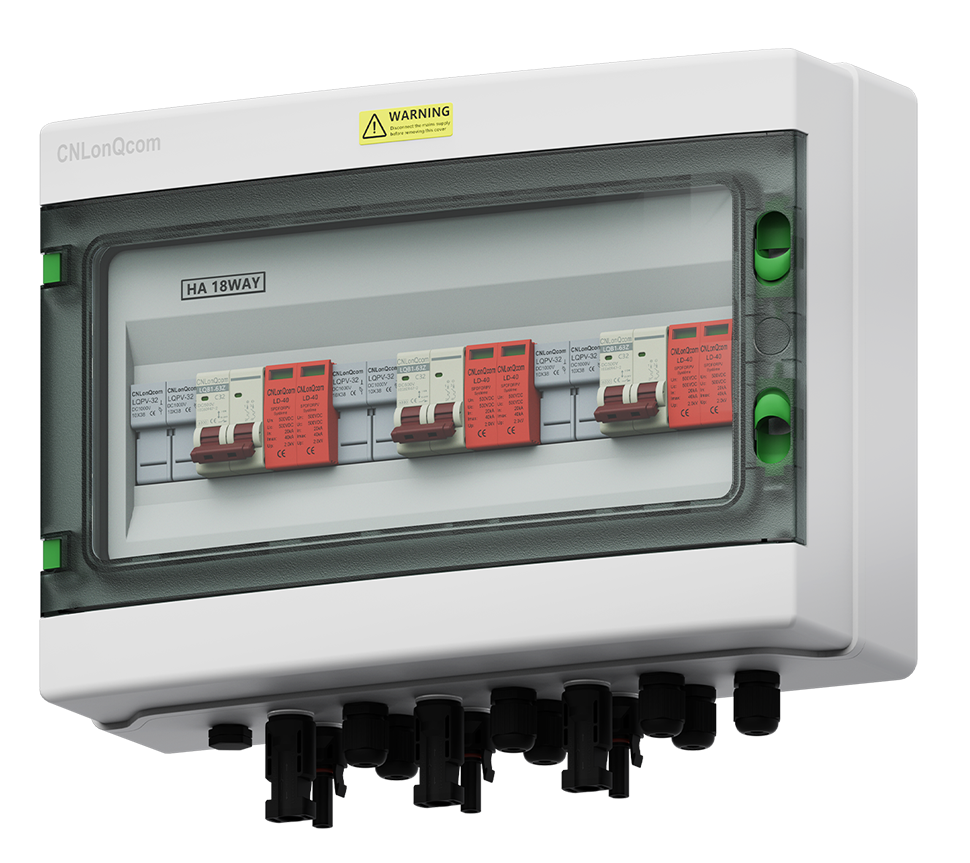

PV Combiner Box 3 v 3 Out DC500V

Cnlonqcom IP65 PV kombinirano polje 3 v 3 Out DC500V/600V/800V z odklopnikom in zaščito pred strelo in varovalko za zunanjo sončno ploščo DC sisteme, RV, domovi, čolni
● Nazivna napetost: DC500V/600V/800V
● Nazivni tok: 6/10/16/20/20/202/40/50/63A
● String: 3in 3out
● Največji vhodni tok na niz: 6/10/16/20/25/30A
● Največji izhodni tok na niz: 6/10/16/20/202/40/40/50/63A
● Priključek: MC-4 ali PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Stanovanjski material: PC+ABS
● potrdilo: CE, IP65, ROHS, ISO9001

Model:LQX H3/3B.18 DC500V/600V/800V

Pošlji povpraševanje

Opis izdelka

Tehnični podatki
Model	LQX H3/3B.18 DC500V/600V/800V
Tip	MCB in SPD in Varovalka
Niz	3 in 3 ven
Nazivna napetost UE (v)	DC500/600/800
Največji vhodni tok na niz (a)	20.5.20.30 Neobvezno
Največji izhodni tok na niz (a)	32/40/50/63 Neobvezno
Potrdilo o kakovosti	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standardno	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniaturni odklopnik (MCB)		Stražitni zaščitnik (SPD)
Tok z oceno okvirja (A)	63	V (8/20) ZDA (Ka)	20
Nazivni tok v (a)	32/40/50/63 Neobvezno	IMAX (8/20) ZDA (Ka)	40
Nazivna napetost UE (v)	DC500/600/800	Nazivna napetost UE (v)	DC500/600/800
Nazivna izolacijska napetostna uporabniški vmesnik (V)	DC1000	Raven zaščite napetosti (kV)	2.0/2.5
Impulz vzdrži napetost UIMP (kV)	4	Polov	2p
ICU Breaking Camical (KA)	6	Stanovanjski material	Pa
LCS (LCU)	75%	Debelina čipa (mm)	6
Tip krivulje	C	Varovalka
Polov	2	Nazivni tok v (a)	20.5.20.30 Neobvezno
Način ožičenja	Brez polarnosti, od zgoraj navedeno in spodaj ali spodaj navzgor	Nazivna napetost UE (v)	DC1000
Stanovanjski material	Pa	Polov	2p
Vodilni material	Baker	Velikost varovalk (mm)	10*38
Mehansko življenje (Maxtimes)	20000	Stanovanjski material	Pa
Električno življenje (Maxtimes)	6000	Okolje
Vnaprej nameščeni PV kabel		Delovna temperatura	-25 ℃ do +60 ℃
Premer kabla	4 ~ 25 mm	Vlaga	≤95%
Največja napetost (v)	1000 ~ 2000	Višina	2000m
Največji tok (a)	10 ~ 200	Namestitev	Sten pritrditev
OHlane
Material	PC+abs
Raven zaščite	IP65
Raven zaščite vplivov	Ik10
Vhodni ali izhodni priključek	PG ali PV priključki

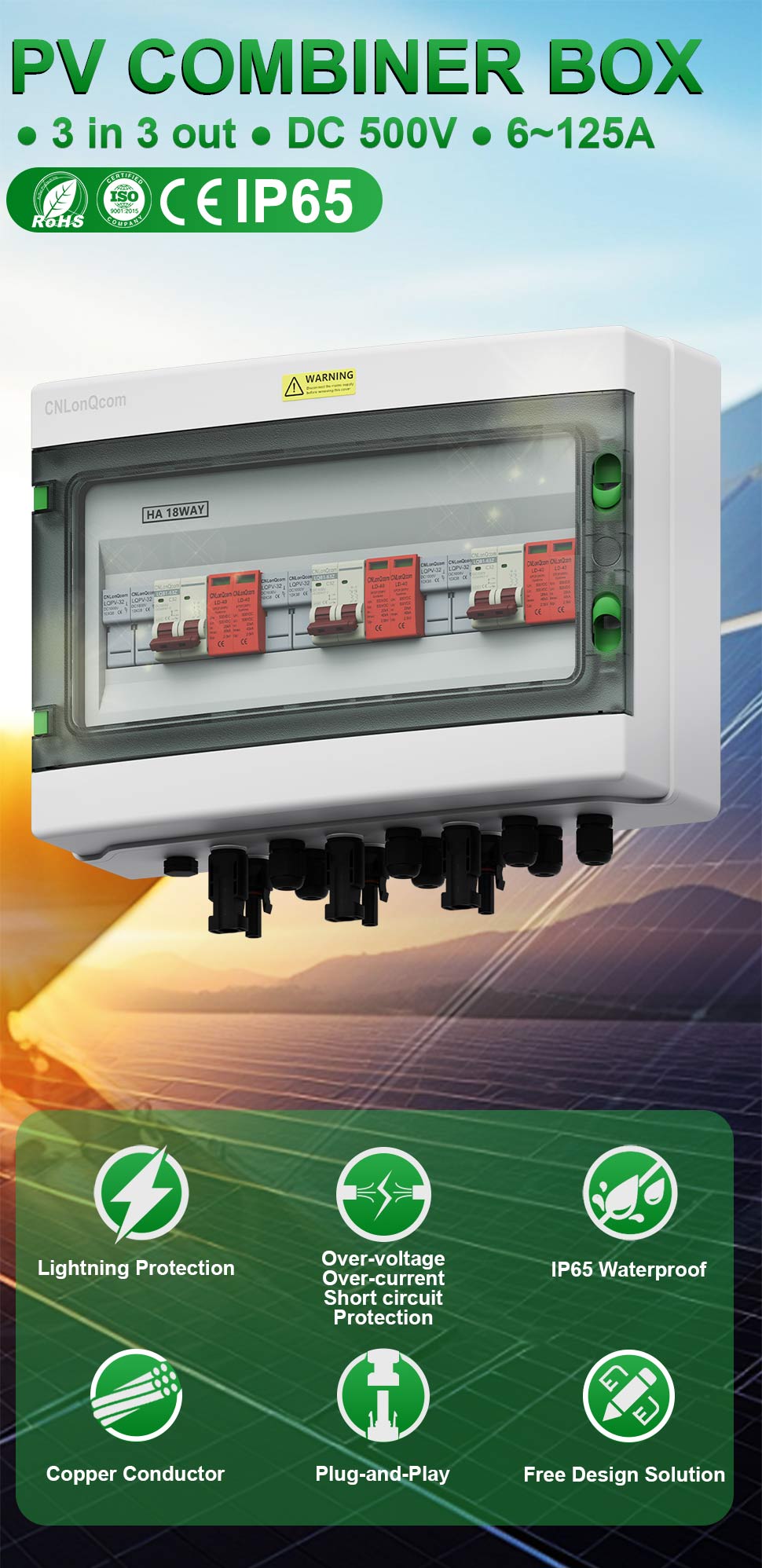

Škatla za kombiniranje PV

● 3 v 3 OUT ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Zaščita strele
Prekomerna napetost
Pretirano tok
Kratek krog
Zaščita
IP65 vodoodporen
Bakreni prevodnik
Plug-and-play
Brezplačna oblikovalska rešitev

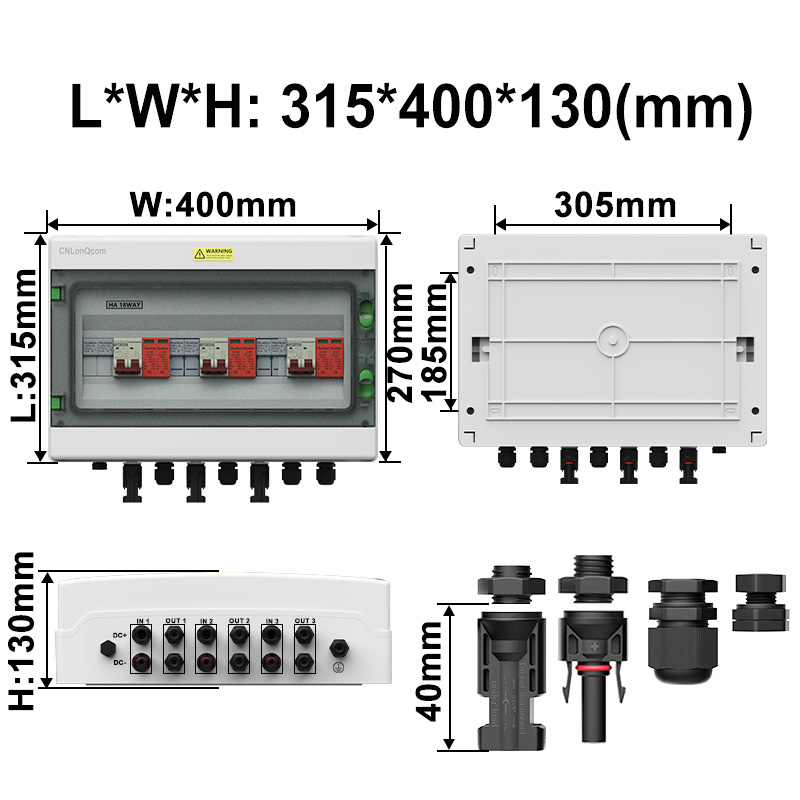

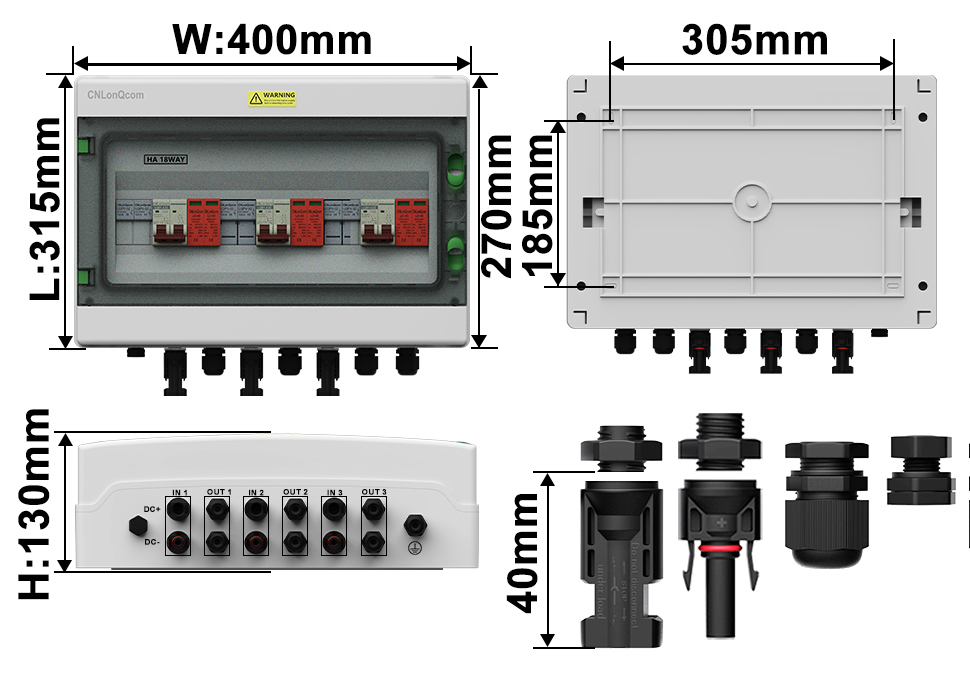

Velikost

LWH: 315400130 (mm)

Mehansko nadgrajen postopek stiskanja za mir

Nasvet:
①Intalizacija priključkov MC-4 bo imela vnaprej nameščene kable, PG konektorji nimajo
②Pre povezan kabel privzeto glede na nazivni premer toka od 4 ~ 20 mm²spremembe ali v skladu z zahtevami kupcev

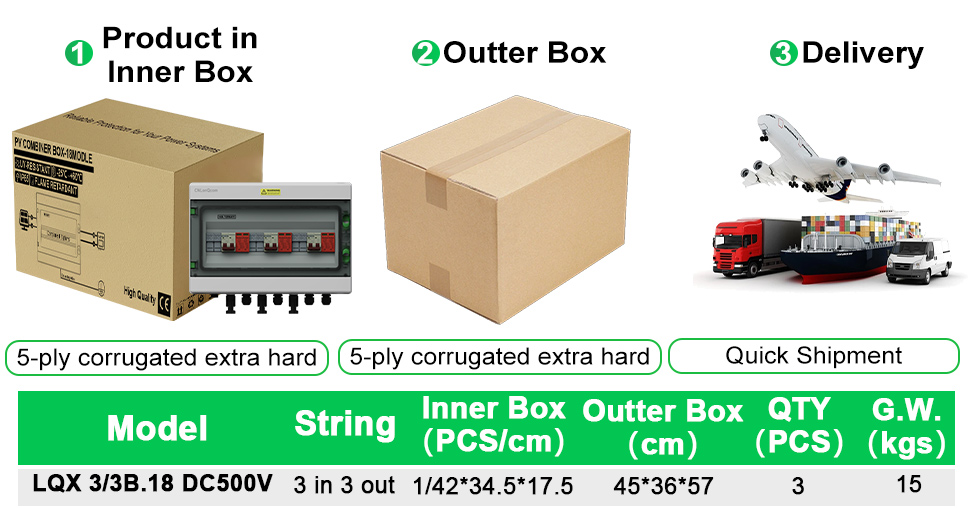

Trdna embalaža

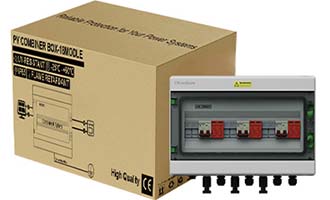

1Izdelek v notranji škatli

5-slojno valovito dodatno trdo

2Odhodna škatla

5-slojno valovito dodatno trdo

3Dostava

Hitra pošiljka

Model	Niz	Notranja škatla (PCS/cm)	Odhodna škatla (cm)	QTY (PC)	G.W. (kg)
LQX 3/2B.18 DC500V	3 in 3 ven	1/4234,517.5	453657	3	15

V celoti certificirano

Proizvajalci virov z blagovno znamko z visoko kakovostno in nizko ceno

ISO:20224Q20298ROS
MCB:Op221014.wlnco77
SPD:Op221014.wlnc076
Polje:ZRC2312055XY-LVD-C1
Varovalka:Op221014.wlnco75
Priključek:SP1001GZ2204569

Nasvet: Pišite nam za več potrdil

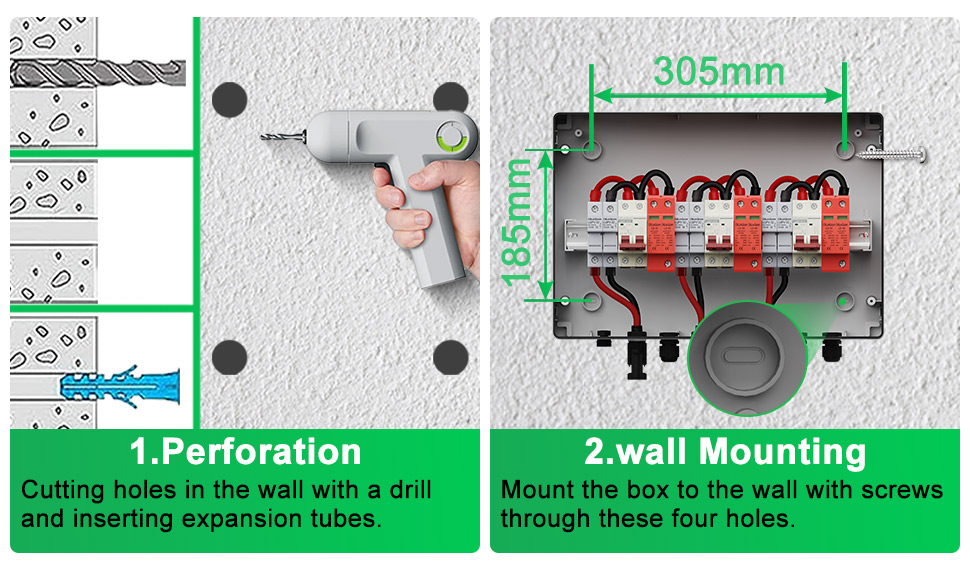

Namestitev in ožičenje

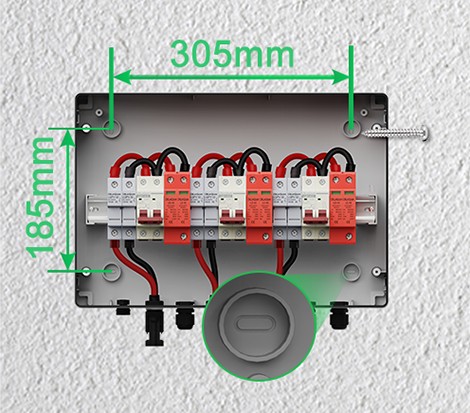

Namestitev

1.Proforacija

Rezanje lukenj v steni z vrtalnikom in vstavljanje ekspanzijskih cevi.
2. Vgradnjo

Škatlo namestite na steno z vijaki skozi te štiri luknje.

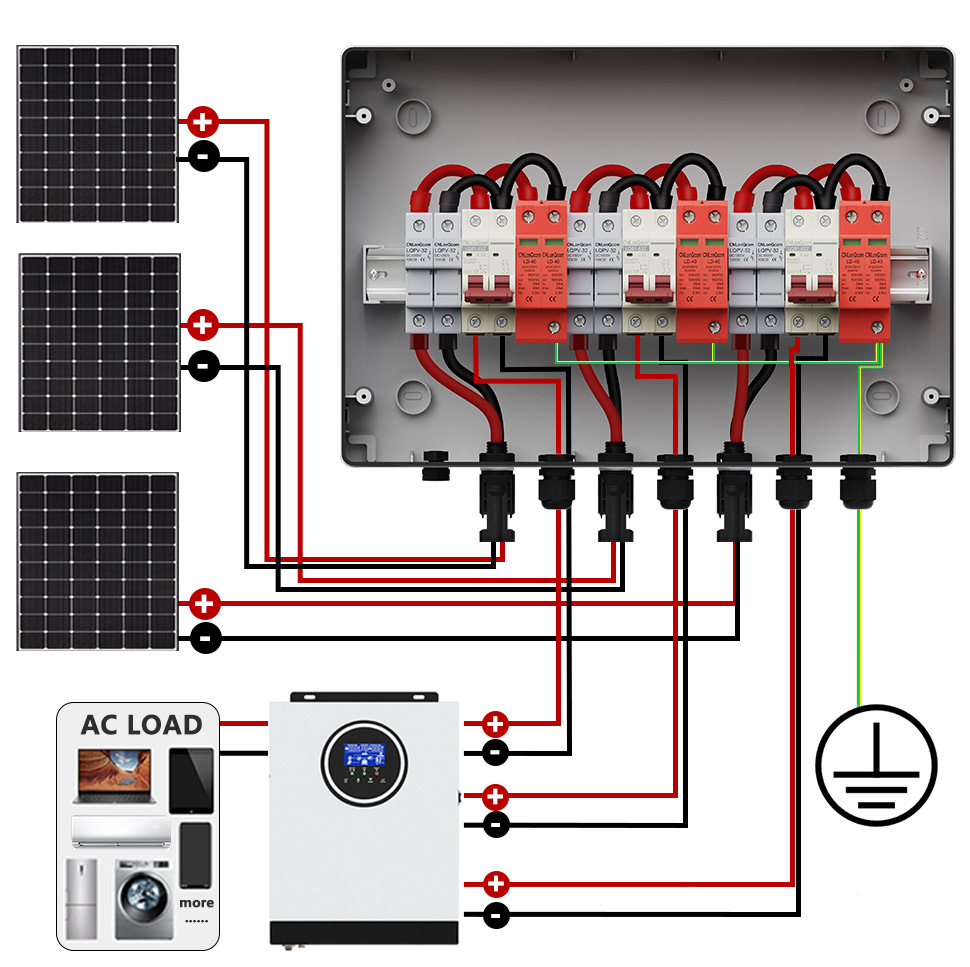

3 v 3 ožičenju

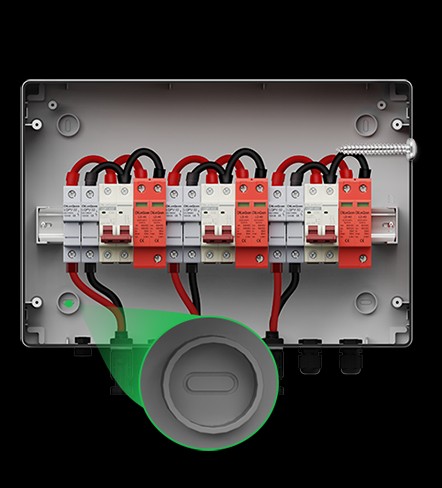

Podrobnosti o izdelku

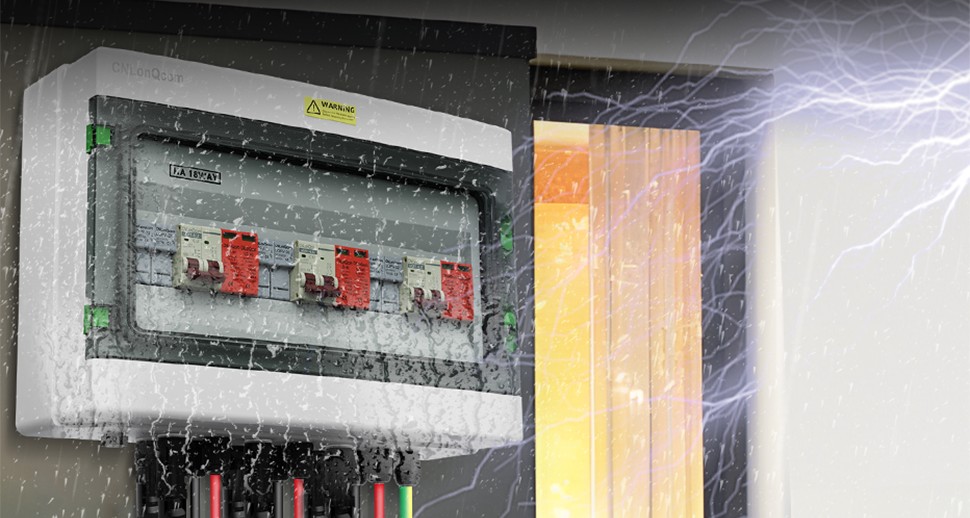

Vodoodporna ocena IP65

Po več simulacijskih testih,
Za zagotovitev, da izdelek ustreza ravni zaščite IP65

Plamen
Retardant

Neskladnega
UV -odporni
PC+ABS lupina

Lupina je izdelana iz PC+abs materiala,
se ne boji sončne svetlobe.
UPORABLJANJE
Toplota in hladna

Normalno delovanje pri -25 ° C ~+60 ° C
Vodoodporen
Tesnila

Dva nepremočljiva tesnila v notranjosti
in zunaj
Plug-and-play

Opremljen s konektorji PV ali PG
za hitro povezavo
Sten pritrditev

Trdno nameščeno na vseh štirih vogalih,
trden in ne odpada

DC vezje

Nazivna napetost	DC 500V
Nazivni tok	10 ~ 125A
Polj	3x2p
Standardno	IEC 60947-2
Potrdila	Ce

DC Surge Protector

Nazivna napetost	DC 500V
Izcedni tok	20 / 40Ka
Polj	3x2p
Standardno	IEC 61643-31
Potrdila	Ce

DC varovalka

Nazivna napetost	DC 1000V
Nazivni tok	6-30A
Velikost varovalk	10*38 mm
Standardno	IEC 60269-6
Potrdila	Ce

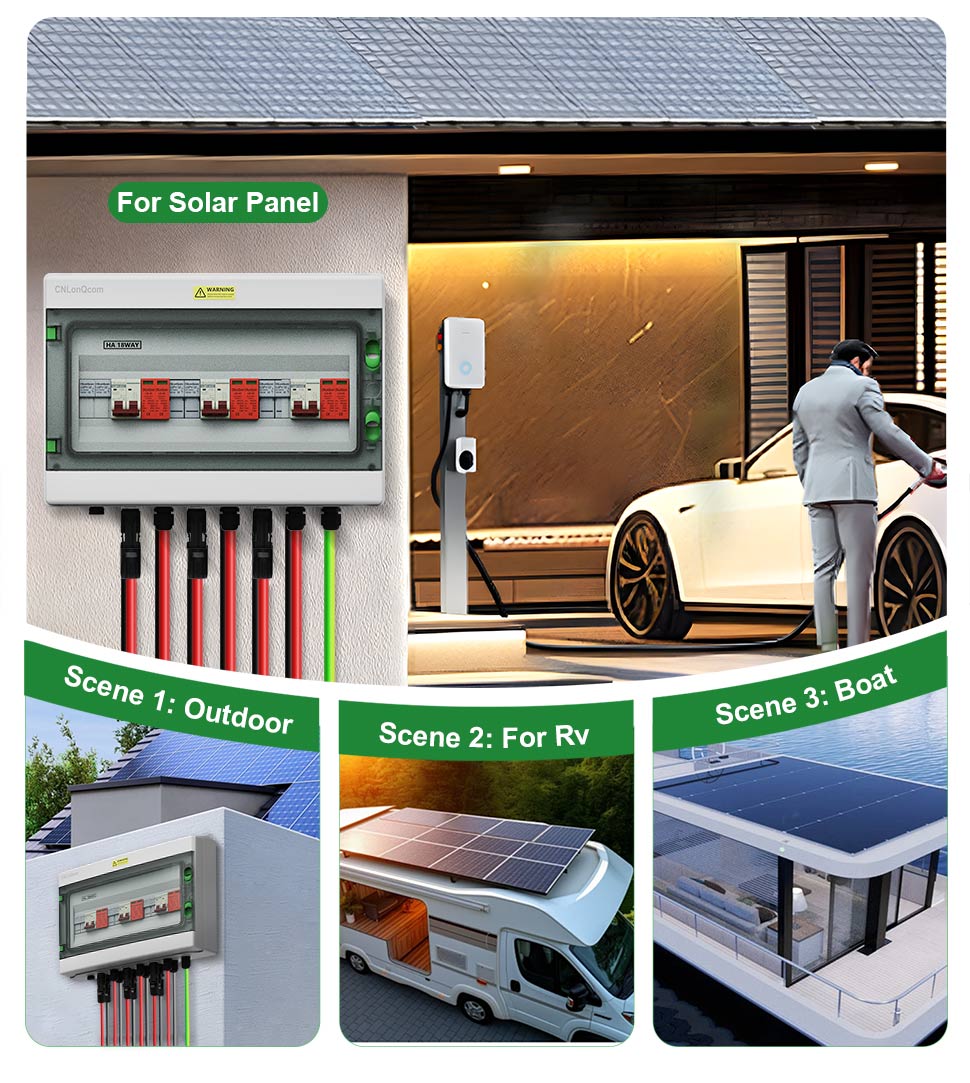

Aplikacija scenori110

Cnlonqcom's HA Series Plastic PV kombinirano škatlo 3 v 3 Out DC500V ima PC+ABS vodoodporen ohišje s zatesnjeno konstrukcijo, zaščito pred preobremenitvijo, zaščito pred kratkim vezjem, zaščito pred prenapetostjo, prah, vlago in zaščito pred strelo.

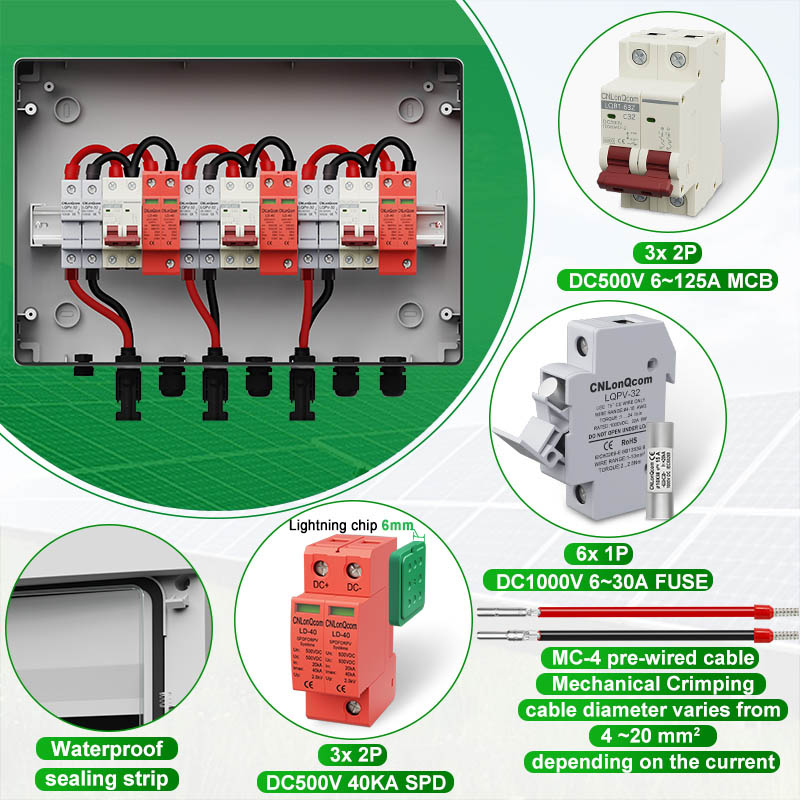

Notranje komponente plastične PV kombinirane škatle HA serije 3 v 3 Out DC500V/600V/800V so 2p MCB, 2P SPD in 2P varovalka, ki so narejena iz PA lupine.

Module SPD in jedra varovalk lahko hitro zamenjate, ne da bi odstranili pokrov, ko jih poškodujete.

Plastični PV kombinirani škatla HA Series CnlonQCom HA serije 3 v 3 Out DC500V/600V/800V se uporabljajo predvsem za zaščito PV sistemov in se pogosto uporabljajo v sistemih zunaj omrežja ali omrežja. Kot so PV plošče, RV, čoln, zunanji PV, gospodinjstvo itd.

PV Combiner Box 3 v 3 Out DC500V/600V/800V učinkovito ščiti pretvornike in sončne plošče pred poškodbami in jih pošlje pred ognjem.
