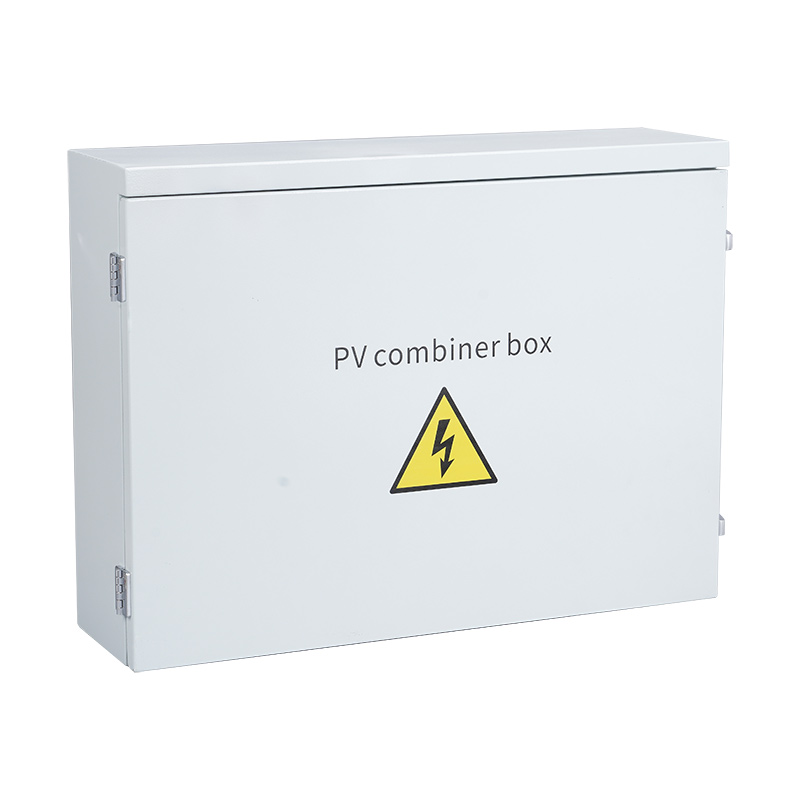

Načelo delovanja akombinirana škatlapredvsem vključuje povezavo vezja in zaščito. Ko fotonapetostni moduli ustvarjajo enosmerno napajanje, so povezani z vhodnimi vrati kombinirane omarice prek kablov. Vezje znotraj ohišja združevalnika združuje in distribuira to enosmerno moč, nato pa oddaja združeno enosmerno moč v pretvornik ali drugo opremo. Med postopkom združevanja kombinirana omarica spremlja parametre, kot so tok, napetost in moč za vsak fotonapetostni niz, in izvaja zaščitne naprave za kratek stik, povratno povezavo in previsok tok.
| Parameter | ||
|---|---|---|
| Električni parameter | ||
| Največja enosmerna napetost sistema | 1000 V | 1500V |
| Največji vhodni tok za vsak niz | 15A | |
| Največje število vhodnih nizov | 16 | |
| Največji izhodni stikalni tok | 250A | |
| Število pretvornikov MPPT | N | |
| Število izhodnih nizov | 1 | |
| Zaščita pred strelo | ||
| Kategorija testa | Zaščita II stopnje | |
| Nazivni izpustni tok | 20 kA | |
| Največji tok praznjenja | 40 kA |
To združuje večDCtokov, ki jih generira solarni niz na vhod pretvornika. Da bi zmanjšali vpliv na omrežje in preprečili poškodbe pretvornika zaradi previsoke napetosti, se običajno uporablja večkanalna vzporedna povezava. Na podlagi razpona vhodne enosmerne napetosti pretvornika je določeno število PV-modulov enakih specifikacij povezanih zaporedno, da tvori niz PV-modula. Ti nizi so nato povezani s kombinirano omarico za zaščito pred strelo fotonapetostnega polja. Izhod je nato speljan skozi odvodnik strele in odklopnik, kar olajša povezavo z naslednjimi pretvorniki.
Uporablja se za fotonapetostne sisteme za proizvodnjo električne energije, sestavljene iz string inverterjev in je nameščen med AC izhodno stran pretvornika in omrežno priključno točko/obremenitev. Opremljen je z vhodnimi odklopniki, izhodnimi odklopniki, AC odvodniki strele in opcijskimi inteligentnimi nadzornimi instrumenti (sistem za spremljanje napetosti, toka, moči, električne energije in drugih signalov). Njegova glavna funkcija je združevanje izhodnih tokov več razsmernikov in zaščita pretvornikov pred poškodbami s strani AC omrežne povezave/obremenitve. Služi kot odklopna točka izhoda pretvornika, izboljša varnost sistema in ščiti varnost namestitvenega in vzdrževalnega osebja.
(1) Samo poklicni elektroinženirji lahko upravljajo in povezujejo žice; delovanje in ožičenje morata biti v skladu z ustreznimi standardi države in lokalnega območja;
(2) Pred namestitvijokombinirana škatlauporabite megaommeter za testiranje izolacije notranjih komponent.
(3) Postavitev in razmik komponent v škatli morata biti v skladu z določbami ustreznih predpisov in morata zagotavljati zahteve glede zagona, delovanja, vzdrževanja, pregleda in varnega delovanja.
(4) Vhoda in izhoda ni mogoče povezati vzvratno.
(5) Po priključitvi PV razdelilne omarice za zaščito pred strelo na PV sistem za proizvodnjo električne energije mora biti ozemljitveni priključek omarice za zaščito pred strelo zanesljivo povezan z ozemljitveno žico ali zbiralko za zaščito pred strelo.
(6) Ko povezujete zunanjo napeljavo, se prepričajte, da so vijaki priviti, da preprečite zrahljanje napeljave.
(7) Diagram sistema, ki ne bledi, in potrebni diagrami sekundarnega ožičenja morajo biti trdno pritrjeni znotraj škatle ali na vratih omare.
(8) Za ožičenje je treba uporabiti kable, ki zavirajo gorenje. Morajo biti urejeni, lepo in varno nameščeni, da zagotovijo dober stik.
