Razumevanje odklopnikov v oblikovanem ohišju (MCCB): "varuhi" varnosti električnega tokokroga

V nizkonapetostnih sistemih za distribucijo električne energije obstaja ključna naprava, ki tiho varuje varnost tokokroga -Odklopnik v oblikovanem ohišju(MCCB). Za razliko od velikih motorjev, ki delujejo z rohnenjem ali natančnimi instrumenti, ki pritegnejo pozornost, je MCCB postal nepogrešljiv "varuh varnosti" v scenarijih, kot so industrijska proizvodnja, gradbeni električni sistemi in nove energetske aplikacije, zahvaljujoč močnim zaščitnim zmogljivostim in široki prilagodljivosti. Danes bomo raziskali to napravo iz več dimenzij, da bi odkrili skrivnosti o tem, kako ščiti varnost tokokrogov.

I. Spoznavanje MCCB: kaj so in po čem so drugačni?

V bistvu je MCCB zaščitna električna naprava, ki se uporablja v nizkonapetostnih sistemih za distribucijo električne energije, z glavno vlogo "varuha" varnosti tokokroga. Strukturno je v glavnem sestavljen iz visoko trdnih izoliranih plastičnih ohišij, prevodnih kontaktov in sprožilnih enot. Izolirano ohišje ne le ščiti notranje komponente pred zunanjimi motnjami, ampak tudi učinkovito preprečuje nevarnosti električnega udara.

Veliko ljudi zamenjuje MCCB z bolj običajnimi miniaturnimi odklopniki (MCB), vendar obstajajo pomembne razlike med obema. V primerjavi z MCB-ji imajo MCCB-ji višji nazivni tok (običajno v razponu od 63 A do 1600 A) in močnejšo izklopno zmogljivost, kar jim omogoča obvladovanje visokozmogljivih električnih scenarijev. Na primer, MCB se običajno uporabljajo v gospodinjskih vtičnicah in tokokrogih razsvetljave, medtem ko se na MCCB bolj zanašajo za zaščito motorjev v tovarniških delavnicah in glavnih tokokrogih za distribucijo električne energije v velikih stavbah.

II. Razkritje osnovnih funkcij: Kako MCCB ščitijo varnost tokokroga?

Osrednja vrednost MCCB je v "zaščiti", ki jo je mogoče razčleniti na tri ključne funkcije za preprečevanje tveganja napak v tokokrogu iz različnih dimenzij.

Prva je zaščita pred preobremenitvijo. Ko tok v tokokrogu nenehno presega nazivni tok odklopnika - na primer, ko se več naprav v tovarni zažene hkrati, kar povzroči čezmerno obremenitev - se bimetalni trak znotraj odklopnika segreje in deformira zaradi toplotnega učinka toka. To nato sproži sprožilni mehanizem za hitro prekinitev tokokroga. Ta postopek učinkovito preprečuje vžig izolacijske plasti žic zaradi dolgotrajnega pregrevanja in ustavi požar pri viru.

Druga je zaščita pred kratkim stikom. Kratek stik je ena najnevarnejših okvar v tokokrogu. Ko se pojavi, lahko nenaden val ogromnega toka prežge opremo in celo povzroči eksplozije. Na tej točki pride v poštev elektromagnetna sprožilna enota MCCB: močna elektromagnetna sila, ki jo ustvari velik tok, hitro pritegne železno jedro in požene sprožilni mehanizem, da prekine tokokrog v milisekundah - kot "zasilna zavora" za tokokrog - kar zmanjša izgube zaradi napake v največji meri.

Poleg tega so lahko MCCB, odvisno od potreb različnih scenarijev uporabe, opremljeni z dodatnimi zaščitnimi funkcijami. Na primer, dodajanje modula za preostali tok omogoča zaščito pred uhajanjem za preprečevanje električnih udarov; namestitev prenapetostnega/podnapetostnega zaščitnega modula ščiti natančno opremo pred poškodbami, ki jih povzročijo napetostne anomalije, in v celoti dokazuje prilagodljivost njegovih funkcij.

III. Ključni parametri: "Trdi indikatorji" za izbiro prave naprave

Za zagotovitev optimalne zaščite MCCB je izbira pravih parametrov ključnega pomena. Naslednji ključni parametri neposredno določajo, ali je odklopnik mogoče prilagoditi posebnim električnim scenarijem.

Nazivni tok (In) je temeljni parameter, ki se nanaša na največji tok, ki ga odklopnik lahko neprekinjeno prenaša. Mora biti natančno usklajen glede na moč obremenitve. Na primer, v fotovoltaičnem (PV) sistemu je treba nazivni tok MCCB izbrati na podlagi izhodnega toka fotonapetostnega niza – ne sme biti premajhen (da se izognemo pogostim izklopom) niti prevelik (da preprečimo izgubo zaščitnega namena).

Izklopna zmogljivost (Icu/Ics) je povezana z zmožnostjo odpravljanja napak, ki se nanaša na največji tok napake, ki ga lahko varno prekine odklopnik. Pri izbiri MCCB je potrebno upoštevati izračunano vrednost kratkostičnega toka distribucijskega sistema. Če je izklopna zmogljivost nezadostna, odklopnik morda ne bo uspel učinkovito prekiniti tokokroga med napako kratkega stika, kar namesto tega povzroči resnejše varnostne nesreče.

Nazivna napetost (Ue) se mora ujemati z napetostnim nivojem tokokroga. Običajne vrednosti vključujejo enofazno napetost 220 V in trifazno napetost 380 V. Neusklajenost napetosti ne vpliva le na normalno delovanje odklopnika, ampak lahko poškoduje tudi notranje komponente.

Krivulja sprožitve določa občutljivost zaščite. Običajni tipi krivulj (B, C, D) so primerni za različne obremenitve. Na primer, krivulja C je uporabna za razsvetljavo in splošne električne obremenitve, medtem ko je krivulja D — z večjo toleranco za zagonske tokove — bolj primerna za opremo z visokimi začetnimi tokovi, kot so motorji in kompresorji.

IV. Širok obseg uporabe: "varnostna ovira" od industrije do vsakdanjega življenja

S svojo odlično zmogljivostjo se MCCB uporabljajo v skoraj vseh vidikih nizkonapetostne distribucije električne energije.

Na področju industrijske distribucije električne energije MCCB delujejo kot "varnostni menedžerji" v tovarniških delavnicah, saj zagotavljajo zaščito pred preobremenitvijo in kratkim stikom za visoko zmogljivo opremo, kot so motorji, proizvodne linije in velika strojna orodja, ter zagotavljajo, da proizvodni procesi niso prekinjeni zaradi napak v tokokrogu.

V gradnji električnih sistemov – bodisi v nakupovalnih središčih, poslovnih stavbah ali visokih stanovanjskih stavbah – se MCCB pogosto uporabljajo kot glavna stikala v razdelilnih omaricah ali zaščitna stikala za talno distribucijo električne energije. Varujejo električno varnost celotne stavbe in preprečujejo velike izpade električne energije ali požare, ki jih povzročijo lokalne napake v tokokrogu.

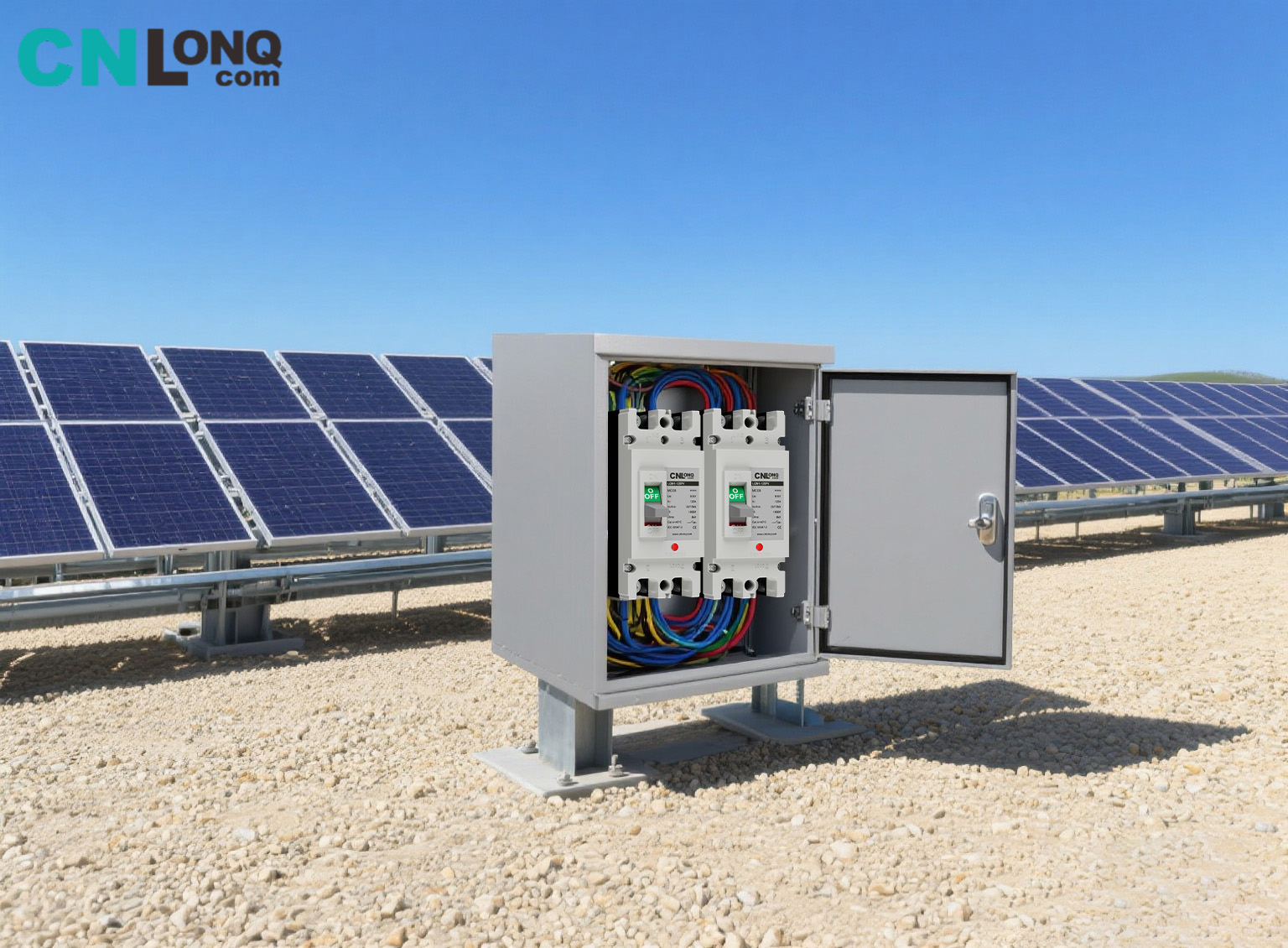

V novem energetskem sektorju je njihova vloga enako kritična. V fotonapetostnih sistemih so MCCB nameščeni v kombiniranih omaricah in na strani pretvornika za zaščito izhodnih tokokrogov fotonapetostnih nizov; v sistemih za shranjevanje energije varujejo tokokroge baterij, preprečujejo varnostna tveganja, kot sta prekomerno polnjenje in kratek stik baterij, ter zagotavljajo zaščito za uporabo čiste energije.

Tudi v civilnih visokozmogljivih scenarijih, kot so vile in velike rezidence, lahko MCCB zagotovijo zanesljivo zaščito za visoko zmogljive gospodinjske aparate, kot so centralne klimatske naprave, električni grelniki vode in sistemi za čiščenje vode za celotno hišo, s čimer rešujejo problem nezadostnega nazivnega toka v navadnih MCB.

V. Osnovne prednosti: Zakaj so MCCB "prednostna izbira"?

V primerjavi z drugimi zaščitnimi napravami imajo MCCB izrazite prednosti, kar je ključni razlog za njihovo široko uporabo.

Močna okoljska prilagodljivost je glavni poudarek. Izolirano plastično ohišje visoke trdnosti lahko prenese težka okolja, kot so visoke temperature, nizke temperature, vlaga in UV sevanje. V zunanjih PV elektrarnah ali v kletnih razdelilnih prostorih lahko MCCB delujejo stabilno in je manj verjetno, da se bodo starali ali odpovedali zaradi okoljskih dejavnikov.

Visoka zanesljivost se odraža v natančnosti jedrnih komponent. Ključni deli, kot so sprožilne enote, ohranjajo stabilno natančnost in obstaja majhno tveganje za napačno delovanje ali odpoved zaščite med dolgotrajno uporabo, kar zagotavlja stalno zaščito za varnost tokokroga.

Enostavno upravljanje in vzdrževanje znižata prag uporabe. S kompaktno strukturo in zmerno velikostjo je mogoče MCCB neposredno integrirati v različno opremo za distribucijo električne energije brez zapletenega orodja med namestitvijo. Vsakodnevno vzdrževanje zahteva samo redne preglede ohišja za poškodbe ali ohlapno ožičenje ter letni ročni preizkus "izklopnega gumba" — ni potrebna pogosta zamenjava komponent, kar znatno zmanjša stroške delovanja in vzdrževanja.

Poleg tega dobra razširljivost omogoča MCCB, da se prilagodijo inteligentnim potrebam. Z dodajanjem pomožnih kontaktov in alarmnih modulov je mogoče uresničiti funkcije, kot sta daljinsko spremljanje in alarmiranje napak, ki izpolnjujejo zahteve inteligentnega upravljanja v sodobnih sistemih za distribucijo električne energije.

VI. Uporaba in vzdrževanje: Zagotavljanje, da "Guardian" deluje dolgoročno

Standardizirana uporaba in redno vzdrževanje sta bistvena za dolgoročno stabilno delovanje MCCB.

Potrebno je strogo upoštevanje standardov namestitve. Pri ožičenju je treba sponke zategniti, da preprečite pregrevanje zaradi slabega kontakta; žice pod napetostjo, nevtralne žice in ozemljitvene žice morajo biti pravilno priključene. Če zamenjate polarnost, lahko zaščitna funkcija postane neučinkovita, kar povzroči morebitne varnostne nevarnosti.

Dnevnega vzdrževanja ne smemo zanemariti. Priporočljivo je, da vsako četrtletje preverite morebitne poškodbe ohišja ali razpoke in ohlapne sponke. Vsako leto ročno pritisnite "gumb za izklop", da preverite, ali zaščitna funkcija deluje normalno - če gumb ne sproži izklopa, je potreben pravočasen pregled ali zamenjava.

Hkrati je treba upoštevati tabuje zamenjave: po izklopu zaradi napake ne ponastavite odklopnika na slepo. Najprej ugotovite vzrok napake (npr. preobremenjena oprema ali točke kratkega stika v liniji) in jo ponastavite šele, ko je napaka odpravljena. Če se odklopnik večkrat sproži ali je ohišje poškodovano, ga je treba nemudoma zamenjati, tudi če ni očitnih zunanjih poškodb — "napačno delovanje" ni dovoljeno, saj lahko povzroči varnostne nesreče zaradi staranja opreme.

Od osnovne strukture do osnovnih funkcij, od izbire parametrov do praktične uporabe, MCCB tvorijo trdno "varnostno pregrado" za nizkonapetostne sisteme za distribucijo električne energije. Njihovo pravilno razumevanje in uporaba bosta bolje zagotovila varnost tokokrogov in zagotovila močno podporo za stabilno delovanje proizvodnje in vsakdanje življenje.
