PV odklopno stikalo: "Varnostni skrbnik" sončnih sistemov - celoten vodnik

I. Opredelitev in funkcija stikal za odklop PV

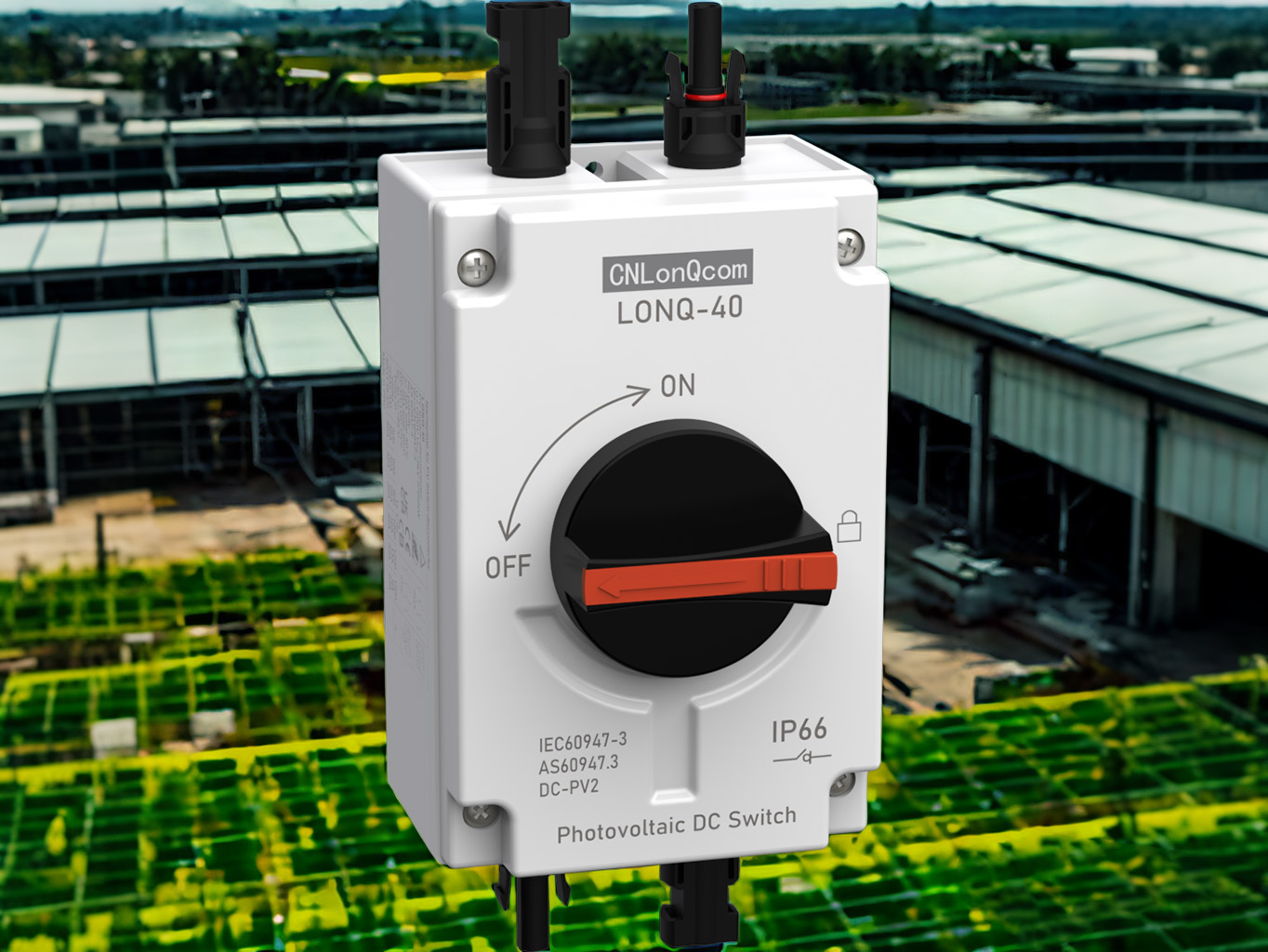

Stikalo PV odklop je varnostno stikalo, ki je posebej zasnovano za DC vezja v sistemih za sončno energijo.     Služi dve glavni funkciji: električna izolacija in izklop v sili, ki delujeta kot "zasilna zavora" PV sistema, da se zagotovi absolutna varnost med vzdrževanjem ali napakami.

Temeljne funkcije

Fizična izolacija: zagotavlja vidno prelomno točko, da se med vzdrževanjem ne zagotovi nobenega toka.

Zaščita za preobremenitev: Nekateri modeli integrirajo varovalke, da preprečijo poškodbe kratkega stika.

Sistemska segmentacija: omogoča selektivno odklop posameznih nizov, ne da bi to vplivalo na celoten sistem.

Zakaj morajo sončni sistemi uporabljati namenska odklopna stikala?

✔ Standardna izmenična stikala ne morejo zanesljivo prekiniti DC lokov (nevarno!).

✔ V skladu z mednarodnimi varnostnimi standardi (npr. Nec 690.17).

✔ preprečuje, da bi povratni tok poškodoval komponente.

Ii.     Jedrne vloge stikal za odklop PV

1. varnostna izolacija (primarni namen)

Varnost vzdrževanja: pri servisiranju pretvornikov ali ožičenju zagotavlja jasno fizično prelomno točko.

Izklop v sili: Hitro odreže visoko DC napetost v primeru požara, strele itd.

Zaščita povratnega toka: preprečuje, da bi pretvorniki ponoči napajali napajanje nazaj na plošče.

2. zaščita pred preobremenitvijo (izboljšane lastnosti)

Učinkovitost izvajanja zaščite

Zaščita v kratkem stiku Vgrajena DC varovalka prekine tok napake (do 1000VDC/20KA).

Mehanizem termomagnetnega potovanja z zaščitnim tokom preprečuje pregrevanje/požar kabla.

Hitro prelomna zaščita napak (<3MS) je v skladu s standardi napak UL1699B.

3. Upravljanje sistema

String-specifični nadzor: velike rastline lahko upravljajo odseke (npr. 1 stikalo na 10 nizov).

Vidnost stanja: Mehansko okno indikatorja (nekaj z LED lučmi) prikazuje stanje vklopa/izklop.

Iii.     Vrste in izbira stikal za odklop PV

1. po strukturi

Vrste aplikacij

Ročni ročaj Vrsta mehanskega ročaja + vidna prelomna točka, nizki stroški.    Stanovanjski/majhni komercialni sistemi.

Vrsta obremenitve lahko prekine tok obremenitve (zahteva ločni žleb).    Srednji PV nizi.

Vgrajena DC varovalka z varovalko in kombinacijo, dvojna zasnova.    Visoki trenutni scenariji kratkega stika.

2. po napetostni oceni

Razred 600VDC: Standard za stanovanjske sisteme (Kitajska/Evropa).

1000VDC razred: velike sončne kmetije (zahteva ameriške NEC).

1500VDC Razred: Ultra-visoki napetostni sistemi v naslednjem rodu (stroškovno učinkovite).

Iv. Kako izbrati stikalo za odklop PV?

1. preverjanje potrdil

Severna Amerika: UL 98B, NEC 690.17.

Evropa: IEC 60947-3, VDE 0660.

2. Ključni parametri

Nazivna napetost ≥ Najvišja napetost sistema (20% marža).

Prelomna zmogljivost ≥ Pričakovani tok kratkega stika.

Ocena zaščite: IP65+ za zunanjo uporabo.

V. Nasveti za namestitev in vzdrževanje

1. lokacija namestitve

Obvezno: znotraj 1 metra vnosa DC inverterja (zahteva NEC).

Priporočljivo: pri izhodu kombinirane škatle.

2. Vzdrževanje

Preverite kontaktno oksidacijo vsakih 6 mesecev.

Hitrost preskusa letno.

Preverite ozemljitveni upor pred sezono Neightarmorm.

Zaključek: Najprej varnost, izolacija je ključna!

Čeprav so majhna, so stikala PV odklopna stikala zadnja obrambna linija za osebno varnost.     Z porastom 1500V sistemov in pametnega PV se stikala naslednjega generacije razvijajo proti višji napetosti, hitrejšem lomljenju in integraciji IoT.
