Analiza razlik in prednosti/slabosti med odklopniki izmeničnega tokovnika in odklopniki DC vezja

I. Ključne razlike med odklopniki AC in DC vezja

1. Metode za gašenje obrokov

AC vezje Breakers:

AC tok ima večkratne točke za prehod na sekundo (npr. 50Hz AC prečka nič 100-krat na sekundo), kar omogoča, da loki naravno ugasnejo.

Pogoste vrste vključujejo odklopnike zračnega vezja, odklopnike naftnega vezja in odklopnike SF6, ki izkoriščajo nič prekašanja za hitro prekinitev loka.

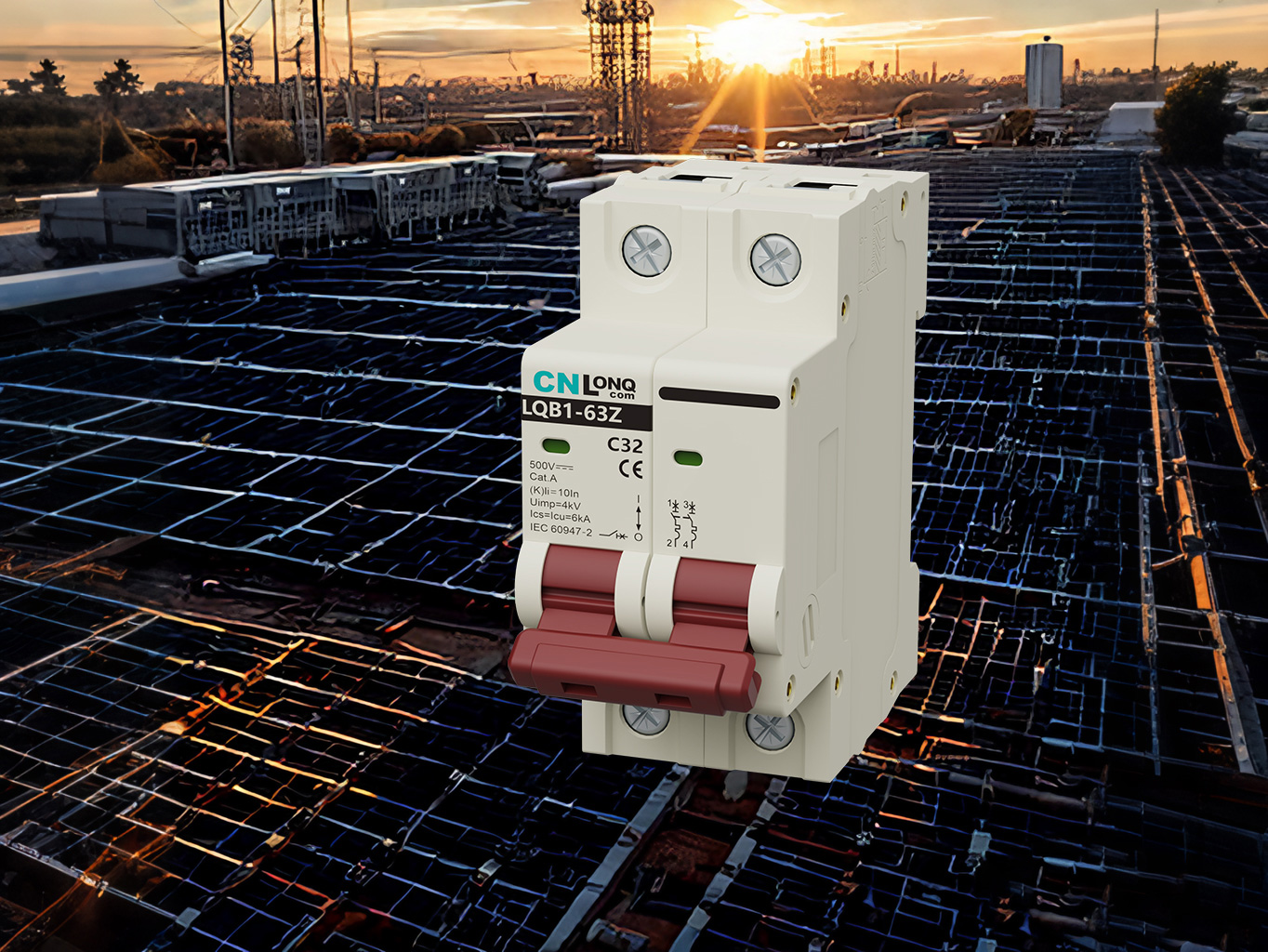

DC vezje:

DC nima naravnega prehoda na nič, zaradi česar je zatiranje loka bolj zahtevno.

Skupne tehnike za gašenje oblokov vključujejo:

Magnetno izpuh (z magnetnimi polji za raztezanje in hlajenje loka)

Pomakanje lokov na osnovi plina (npr. SF6)

Trdno stikalo (npr. Hibridni odklopniki na osnovi IGBT/MOSFET)

2. konstrukcijska zasnova

AC vezje Breakers:

Relativno preprosta struktura, nižji stroški.

Običajno uporabljate mehanske stike + ločni žlebovi.

DC vezje:

Zahtevajo močnejše zatiranje loka, kar vodi do bolj zapletenih modelov (npr. Magnetnih tuljav, specializiranih ločnih žlebov).

Visokonapetostni DC sistemi (npr. Sončne kmetije, prenos HVDC) pogosto uporabljajo hibridne odklopnike (mehanska stikala + polprevodniška stikala).

3. Ocene napetosti in prelomna zmogljivost

AC vezje Breakers:

Uporablja se v nizkonapetostnih (npr. 220V stanovanjskih) do visokonapetostnih (npr. 110kV mrež).

Prelomna zmogljivost, izmerjena v KA (Kiloamperes), npr. Odklopniki gospodinjstev običajno 6Ka - 10Ka.

DC vezje:

Predvsem za sisteme z nizko do srednje napetosti (npr. 12V- 1500V v sončnih/ev ​​aplikacijah).

Prelomna zmogljivost je bolj kritična zaradi vztrajnega lonca, ki zahteva specializirane modele.

4. Scenariji aplikacij

Tipične aplikacije tipa odklopnikov

AC vezja odklopniki stanovanjski/industrijski porazdelitev, komercialna omrežja

DC odklopniki Sončni PV sistemi, shranjevanje akumulatorja, EV polnjenje, železniški prehod (npr.

Iii. Prednosti in slabosti primerjave

1. Prednosti odklopnikov AC

✅ Nižji stroški: enostavnejša konstrukcija zmanjšuje stroške proizvodnje in vzdrževanja.

✅ Zrela tehnologija: standardizirani modeli zaradi široke uporabe omrežja AC.

✅ Lažje gašenje obloka: Naravno prehod na nič zagotavlja zanesljivo delovanje.

2. Slabosti odklopnikov AC vezja

❌ V DC vezjih ni mogoče uporabiti: morda ne prekine DC lokov, kar predstavlja požarna tveganja.

3. Prednosti odklopnikov DC

✅ Zasnovan za DC sisteme: učinkovito zatiranje loka za varno delovanje.

✅ Bistveno za obnovljive vire energije: kritično pri sončnem, shranjevanju in EV polnjenju.

✅ Visoka zanesljivost: Napredne metode gašenja zagotavljajo zaščito.

4. Slabosti DC odklopnikov

❌ Višji stroški: zapleteni modeli so 2–5x dražji od odklopnikov.

❌ Tehnološko zahtevno: visokovodni DC odklopniki (npr. HVDC) potrebujejo napredne materiale.

Iv. Kako izbirati med AC in DC vezje?

Trenutni tip:

AC Power (gospodinjstvo/industrijska) → AC vezja

DC Power (sončna/baterija/ev) → DC odklopnik

Prelomna zmogljivost:

DC sistemi potrebujejo višje ocenjene odklopnike (npr. 1000V/20A za sonce).

Potrdila:

AC odklopniki: Upoštevajte IEC 60898 (stanovanjski) ali IEC 60947 (industrijski).

DC Breakers: Spoznajte standarde UL 489B ali IEC 60947-2.

V. Prihodnji trendi

Hibridni odklopniki: kombiniranje mehanskega in trdnega stikala za boljše zmogljivosti DC.

Pametne funkcije: integrirano spremljanje za daljinski upravljalnik (npr. Smart PV odklopniki).

Podpora za višjo napetost: napredovanje tehnologije odklopnikov HVDC za omrežne aplikacije.

Zaključek

AC in DC vezje odklopnikov bistveno se razlikujeta zaradi narave tokov, s katerimi ravnajo. AC odklopniki prevladujejo v tradicionalnih omrežjih zaradi svoje stroškovne učinkovitosti in zanesljivosti, medtem ko so DC odklopniki kljub višjim stroškom nepogrešljivi v sistemih obnovljivih virov energije. Izbira pravilne vrste je ključnega pomena za zagotavljanje električne varnosti in stabilnosti sistema.
