Celovit vodnik za sončne PV sisteme: od delovnih načel do ključnih komponent

Sončni fotovoltaični (PV) sistemi hitro rastejo po vsem svetu kot ključna raztopina čiste energije. Vendar mnogi ljudje niso seznanjeni s tem, kako delujejo, in njihovimi kritičnimi sestavinami. Ta članek ponuja poglobljeno analizo, kako so strukturirani in delujejo sončni PV sistemi, s podrobnimi razlagami ključne opreme, kot so škatle za kombiniranje, zaščitniki nad/premajhne napetosti, izolatorska stikala, sončni konektorji, varovalke in preklopniki ohišja (MCCBS).

1. Kako je strukturiran sončni PV sistem?

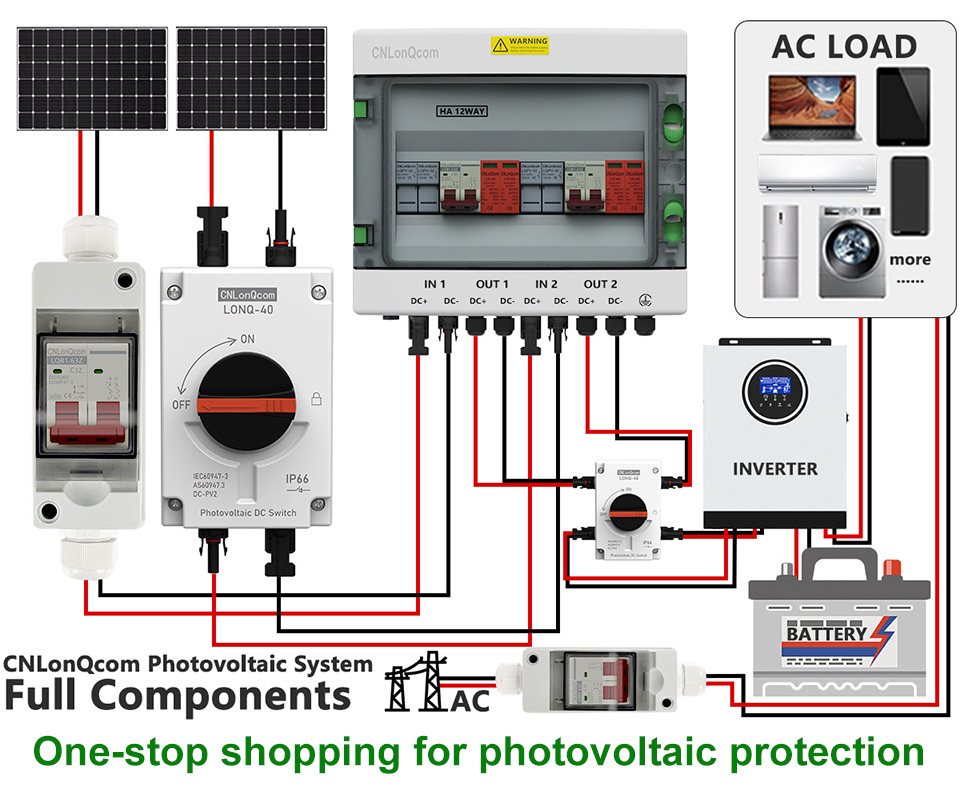

Glavni cilj sončnega PV sistema je pretvoriti sončno svetlobo v elektriko in jo varno dostaviti v omrežje ali skladiščenje energije. Celoten sistem običajno vključuje naslednje komponente:

Sončne plošče (PV moduli) → Absorbirajo sončno svetlobo in ustvarijo neposredni tok (DC)

Škatla za kombiniranje (LQX/LQTSerija) → združuje tokove iz več sončnih plošč

Inverter → pretvori DC v izmenični tok (AC)

Naprave za distribucijo in zaščito moči (varovalke, odklopniki,Stikala izolatorjaitd.) → zagotavlja varnost sistema

Sistem za shranjevanje energije (neobvezno) → hrani odvečno elektriko (npr. Litijeve baterije)

Omrežje ali obremenitev → dobavi moč domom, podjetja ali omrežje

2. Kako deluje sončni PV sistem?

(1) Fotovoltaični učinek in proizvodnja energije

Sončna svetloba udari na sončne plošče (PV moduli), silikonski polprevodniški material pa absorbira fotone, ki ustvarjajo neposredni tok (DC).

Ena sama plošča običajno proizvaja 30V-50V (DC), s tokom, odvisno od intenzivnosti sončne svetlobe in učinkovitosti plošče.

(2) Tokovno kombiniranje (polje za kombiniranje)

Več plošč je povezanih serijsko ali vzporedno, kombinirani tok pa teče v škatlo za kombiniranje PV za centralizirano upravljanje.

Polje za kombiniranje vključuje varovalke, zaščito pred prenapetostjo (SPD) in trenutno spremljanje, da se prepreči preobremenitev ali kratka vezja.

(3) DC porazdelitev in zaščita moči (varovalke, izolatorska stikala, MCCB)

Varovalka (serija LQPV-32): preprečuje pretirani tok škodljive opreme.

Izolatorsko stikalo (serija LONQ-40): ročno odklopite vezja za vzdrževanje.

Oblikovani odklopnik (serija LQM1/M3): zagotavlja zaščito pred preobremenitvijo in kratkim stikom (npr. MCCB z oceno 1000 V).

(4) Pretvorba pretvornika (DC → AC)

DC Power vstopi v pretvornik in ga pretvori v 220V/380V AC za gospodinjsko ali industrijsko uporabo.

Sistemi, vezani na omrežje, dovajajo odvečno moč nazaj v omrežje, medtem ko ga sistemi zunaj omrežja hranijo v baterijah.

(5) Zaščita nad/premajhne napetosti (serija AVP 2P/4P)

Kadar napetost omrežja niha, zaščitnik nad/podnaterja samodejno zmanjšuje napajanje, da prepreči poškodbe opreme.

(6) Ožičenje in povezave (sončni konektorji)

Sončni konektorji MC4 so industrijski standard, ki zagotavljajo vodoodporni, korozijski odporni in visoki prenos (npr. 30A/1000V).

3. Ključne komponente sončnega PV sistema

(1) škatla za kombiniranje PV

Funkcija: združuje več nizov sončne plošče in zagotavlja zaščito.

Ključne komponente:

Varovalke (zaščitna zaščita)

Naprava za zaščito pred prenapetostjo(SPD) (zaščita pred strelo)

Spremljanje toka/napetosti (neobvezne pametne funkcije)

(2) Protector nad/premajhne napetosti (OVP/UVP)

Funkcija: Spremlja napetost omrežja in odklopite moč, če je napetost previsoka (> 270V AC) ali prenizka (<170V AC).

(3) DC izolatorsko stikalo

Funkcija: Ročno odklopite DC vezja za varno vzdrževanje.

Skupne vrste:

Stikala za vrtljivo izolator (primerna za zunanjo uporabo)

Izolatorji odklopnikov vezja (z integrirano zaščito)

(4) Sončni konektorji (standard MC4)

Ključne značilnosti:

Vodoodporna, odporna na UV, visokotemperaturna toleranca

Nazivni tok: 30A

Nazivna napetost: 1000V DC

(5) PV varovalke (serija GPV/GR)

Funkcija: ščiti PV matrike pred kratkimi vezji in preobremenitvami.

Razlike od standardnih varovalk:

Visoka napetost (DC 1000V+)

Visoka prelomna zmogljivost (lahko prekine velike tokove napake)

(6) Oblikovani odklopnik (MCCB za sončno)

Funkcija: Omogoča zaščito pred preobremenitvijo in kratkim stikom za DC sisteme.

Tipične specifikacije:

Nazivna napetost: DC 1000V

Nazivni tok: 32A-245A

4. Uporaba sončnih PV sistemov

Stanovanjska streha sonca (5kw-10kW, s shrambo)

Komercialne in industrijske PV rastline (50KW-1MW, omrežje)

Sončni sistemi zunaj omrežja (oddaljena območja, na osnovi baterije)

Agrovoltaics (Solar + kmetijstvo)

5. prihodnji trendi: pametnejši in učinkovitejši sončni sistemi

Pametno spremljanje: sledenje v realnem času prek mobilnih aplikacij (npr. Proizvodnja električne energije, opozorila o napakah).

Solar + Storage Integracija: Hibridni sistemi, kot je Tesla PowerWall.

Mikroinverterji: vsako ploščo optimizira za večjo učinkovitost.

Zaključek

Sončni PV sistemi delujejo s postopkom PV modulov → KOMBINER BOX → Inverter → Porazdelitev moči → mreža/pomnilnik, s kritičnimi komponentami, kot so škatle za kombiniranje, varovalke, izolatorska stikala, konektorji in MCCB, ki zagotavljajo učinkovito, varno in stabilno delovanje.

Če razmišljate o sončni namestitvi, izberite CnlonQcom visokokakovostne PV komponente + profesionalne zaščitne naprave, da povečate življenjsko dobo sistema in učinkovitost proizvodnje energije!

🔋 Pogovorimo: Kateri vidik sončnih PV sistemov vas najbolj zanima?
