PV Combiner Box: Celoten vodnik za komponente in namestitev

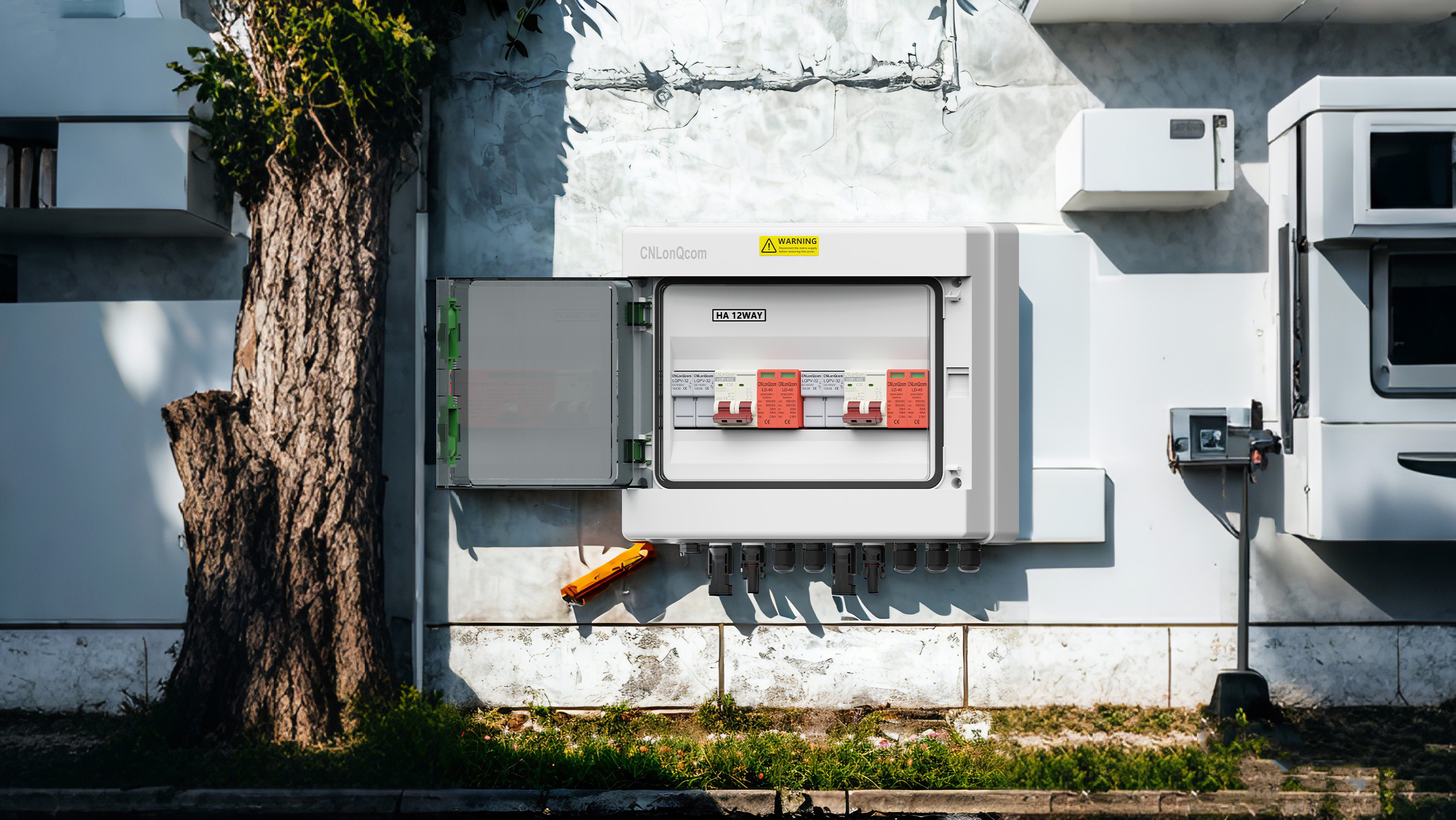

Prvič, kaj je fotovoltaična skrinjica?

Škatla za kombiniranje PV(PV Combiner Box) je ključna električna oprema sistema za proizvodnjo sončne energije, ki se uporablja predvsem za centralizirani neposredni tok fotovoltaičnih serij in zagotavlja prekomerne tokove, zaščito pred strelo in druge zaščitne funkcije, da se zagotovi varno in učinkovito delovanje elektrarne.

Drugič, sestava fotovoltaičnega stikala

Jedrne komponente:

Vhodni terminal: Priključite več PV modulov (na primer 6-16 PV modulov, vsaka podpora 10A-15A).

Varovalke/odklopniki: Zaščitite vsak niz pred škodo (običajno specifikacije DC1000V/20A).

Zaščitni modul strele: SPD zaščitnik za prenapetost (40Ka zmogljivost praznjenja).

Pomožni deli:

DC izolacijsko stikalo: V sili odrezano vezje.

Vodoodporno ohišje: zaščitna ocena IP65, primerna za zunanje okolje.

Tretjič, koraki namestitve in ožičenja

1. priprava pred namestitvijo:

Potrdite položaj namestitve (blizu fotovoltaične matrike in stran od neposredne sončne svetlobe).

Preverite ozemljitveni terminal vsebnika (talno upor ≤4Ω).

2. Postopek ožičenja:

Vhod v skupinski niz:

Priključite ustrezen terminal s polarnostjo (+/-), da zagotovite, da je napetost vsakega terminala dosledna.

Zavarujte priključek MC4, da preprečite virtualno ogrevanje.

Izhodni konec:

Povežite se z vhodnim terminalom DC pretvornika (kabelska površina preseka ≥4mm²).

Ozemljitev zaščite strele:

SPD ozemljitveni kabel (≥6mm²) se poveže z ozemljitvijo.

3. Preizkus moči:

Izmerite napetost odprtega vezja (ujemajte se z vhodnim območjem pretvornika).

Preverite, ali se podatki o inteligentnem spremljanju pravilno prenašajo.

4. Previdnostni ukrepi

Varnostne specifikacije:

Med delovanjem nosite izolacijske rokavice. Ne delajte z v živo.

Če ima DC stran visoko napetost (600V do 1500V), morate nastaviti opozorilno nalepko.

Predlogi za vzdrževanje:

Polje redno očistite in preverite stanje varovalke.

Učinkovitost modula SPD pred sezono nevihte.

Pet, predlogi za izbiro

Odvisno od velikosti elektrarne:

Majhno gospodinjstvo: 6-8 vhod, integrirana osnovna zaščitna funkcija.

Industrijska in komercialna elektrarna: 12-16, z inteligentnim spremljanjem in oddaljeno komunikacijo.

Za zagotovitev 25 let dolgoročne zaščite izberite certifikat avtobusnih škatel TUV/IEC, kot so izdelki serije Cnlonqcom!

Fotovoltaična stičišča je "varnostno središče" elektrarne, pravilna namestitev in vzdrževanje pa lahko znatno izboljšata učinkovitost proizvodnje električne energije. Če potrebujete posebna priporočila ali tehnične rešitve, se obrnite na Cnlonqcom!
