PV Combiner Box: "Power Dispečer" sončnih sistemov

Škatla PV Combiner je ena ključnih komponent v sončnem fotovoltaičnem sistemu. Uporablja se predvsem za zbiranje toka iz več PV strun in prenos skozi en glavni kabel v pretvornik. Ne služi samo kot "vozlišče" za porazdelitev električne energije, ampak ima tudi ključno vlogo pri zaščiti varnosti sistema.

1. Glavne funkcije škatle za kombiniranje PV

(1) Trenutna zbirka

Združuje tok iz več PV nizov, zmanjša število kablov in poenostavi sistemsko strukturo.

(2) zaščita pred prekomernim tokom

Uporablja varovalke (LQPV-32/LQPV-32X) ali odklopniki (LQB1-63Z/12Z) za preprečevanje poškodb, ki jih povzročajo pretočni ali kratki vezji.

(3) Zaščita strele

Opremljen z vgrajenimi zaščitnimi napravami (LD-40 2P/3p), da prepreči poškodbe strele.

(4) Funkcija spremljanja

Spremljanje parametrov, kot sta tok in napetost v realnem času, kar uporabnikom pomaga razumeti operativni status sistema.

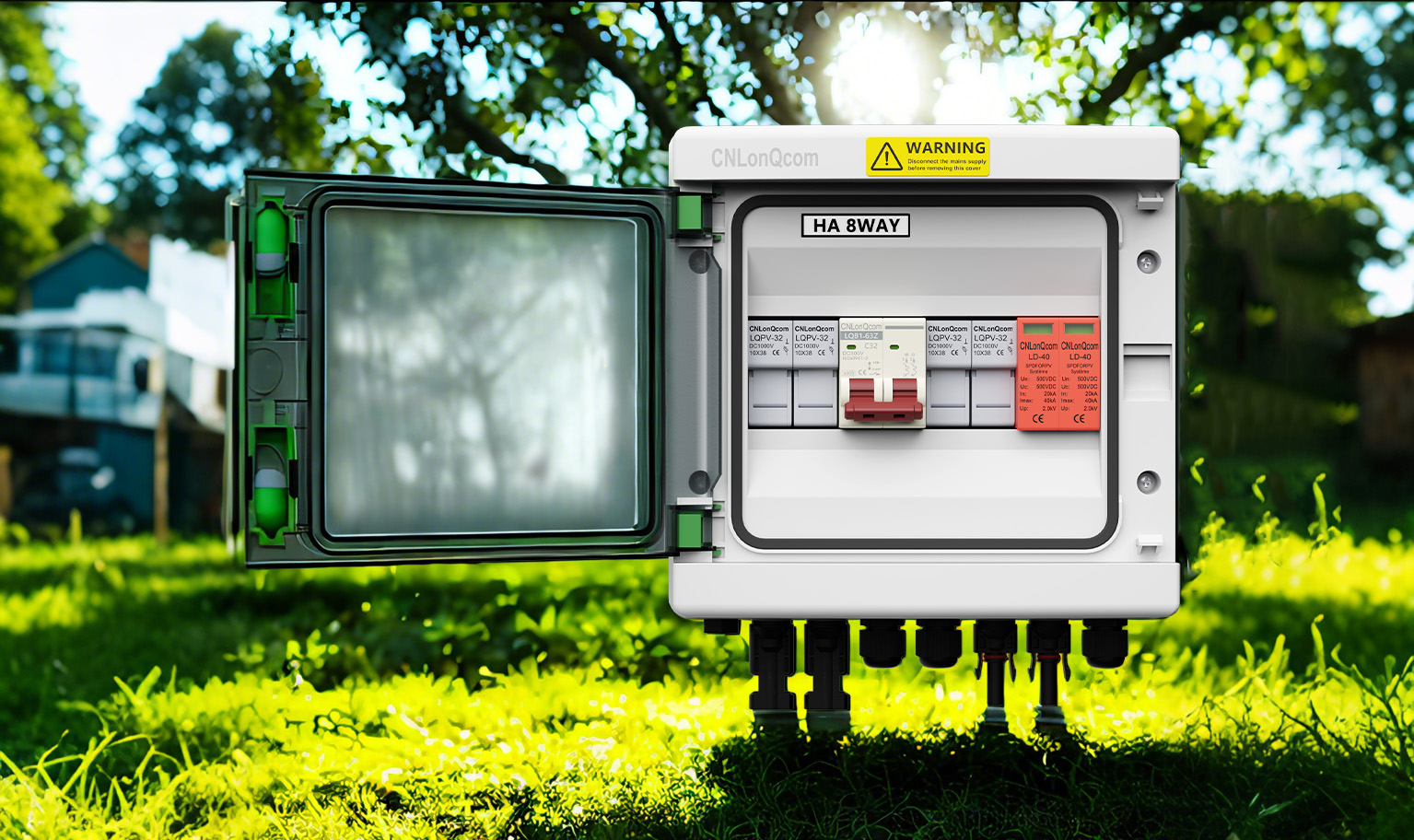

2. glavne komponente škatle s kombiniranjem PV

(1) varovalke (LQPV-32/LQPV-32X) ali odklopniki (LQB1-63Z/12Z)

Uporablja se za zaščito pred prekomernim tokom, samodejno odreže vezje, ko tok presega nazivno vrednost.

(2) Napetostne zaščitne naprave (LD-40 2P/3P)

Preprečite poškodbe strele ali napetostne nalete.

(3) izolacijske diode (Mc4-dioda)

Preprečite pretok povratnega toka in zaščitite PV module.

(4) Naprave za spremljanje

Spremljajte parametre, kot so tok, napetost in moč. Nekatere škatle za kombinirane višjega cenovnega razreda podpirajo tudi daljinsko spremljanje.

3. Kako izbrati škatlo za kombiniranje PV?

(1) Število vhodov

Izberite na podlagi števila PV nizov, kot so 2-smerne, 5-smerne itd.

(2) Nazivni tok in napetost

Ujemajo se s trenutnimi in napetostnimi zahtevami sistema.

(3) Ocena zaščite

Izberite izdelek z IP65 ali višjo oceno, da prenesete zunanje razmere, kot sta veter in dež.

4. Kako namestiti polje za kombiniranje PV

(1) Poiščite dobro prezračeno in lahko dostopno lokacijo za namestitev škatle za kombiniranje.

(2) Priključite ozemljitveno žico, da zagotovite varnost.

(3) Priključite kable PV nizov na polje Combiner in jih povežite z varovalki ali odklopniki.

(4) Priključite glavni kabel z pretvornikom.

(5) Preverite vse povezave in preizkusite delovanje sistema.

5. Redno vzdrževanje škatle za kombiniranje

(1) Preverite, ali varovalke ali odklopniki delujejo pravilno.

(2) Očistite prah in naplavine, da zagotovite pravilno odvajanje toplote.

(3) Preverite kabelske povezave glede ohlapnosti ali korozije.

(4) Preizkusite status zaščitnih naprav.

Pri običajni uporabi in vzdrževanju lahko visokokakovostna škatla za kombiniranje PV traja 10-20 let. Vendar je njegova dejanska življenjska doba odvisna od okoljskih razmer (npr. Temperature, vlažnosti) in vzdrževalnih praks.

6. Visoka varnost škatel za kombiniranje PV

Kakovostne škatle za kombinirane PV imajo preveliko zaščito, zaščito pred strelo in vodoodporno zasnovo, kar zagotavlja visoko varnost. Vendar pa lahko nizkokakovostni izdelki ali nepravilna namestitev privedejo do poškodb požarov ali opreme. Zato je bistvenega pomena izbrati uglednega proizvajalca, kot je Cnlonqcom. Z desetletnimi izkušnjami v fotovoltaični industriji ponujamo napredno tehnologijo in zanesljivo storitev po prodaji za zaščito vaše električne varnosti.

Zaključek

Čeprav škatle za kombiniranje PV morda niso tako opazne kot PV moduli ali pretvorniki, imajo v sistemu nepogrešljivo vlogo. Ne glede na to, ali gre za majhen sistem na strehi za domove ali obsežno sončno elektrarno, je škatla za kombiniranje ključnega pomena za zagotavljanje učinkovitega prenosa moči in varnega delovanja.

Izberite Cnlonqcom za zanesljivost in duševni mir! Sodelujmo, da zaščitimo prihodnost zelene energije!
